| Βασικό υλικό: | Κεραμικά γεμάτα από PTFE/υφασμένα υαλοειδή | Αρίθμηση στρώματος: | Πλαισιωμένο διπλάσιο PCB, πολυστρωματικό PCB, υβριδικό PCB |
|---|---|---|---|
| Πάχος PCB: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm), | Μέγεθος PCB: | ≤400mm X 500mm |
| Μάσκα ύλης συγκολλήσεως: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. | Βάρος χαλκού: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Η επιφάνεια τελειώνει: | Γυμνός χαλκός, HASL, ENIG, ασήμι βύθισης, κασσίτερος βύθισης, OSP, καθαρά χρυσά καλυμμένος κ.λπ…. | ||
| Υψηλό φως: | 15mil πίνακας PCB φούρνων μικροκυμάτων,Υβριδικός πίνακας κυκλωμάτων φούρνων μικροκυμάτων,TC600 τυπωμένοι μικρόκυμα πίνακες κυκλωμάτων |
||

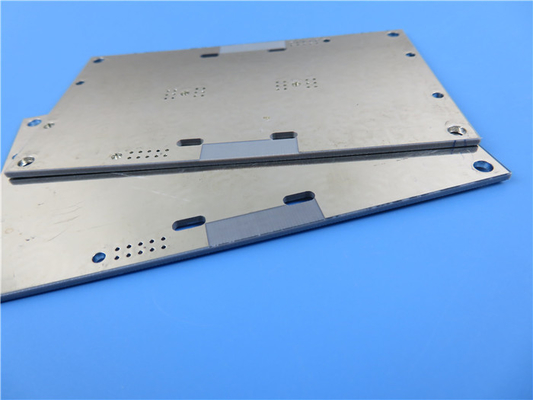

TC600 PCB μικροκυμάτωνΜε 15mil 20mil 30mil 50mil 60mil πάχος TC600 υψηλής συχνότητας PCB με βύθιση ασήμι
(Τα κυκλώματα εκτύπωσης είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)
Γενική περιγραφή
Το Rogers' (Arlon) TC600 είναι ένα υφασμένο υαλοειδές ενισχυμένο, με βελτιωμένη θερμική αγωγιμότητα κεραμικό γεμάτο, σύνθετο με βάση το PTFE.Έχει σχεδιαστεί για να παρέχει βελτιωμένη μεταφορά θερμότητας μέσω της καλύτερης στην κατηγορία της θερμικής αγωγιμότητας.Η αυξημένη θερμική αγωγιμότητα (1,1 W/mk) παρέχει υψηλότερη διαχείριση ισχύος, μειώνει τα hot-spots και βελτιώνει την αξιοπιστία της συσκευής.Μικρότερες απώλειες οδηγούν σε υψηλότερα κέρδη/αποτελεσματικότητες ενισχυτή και κεραίαςΗ σταθερή διηλεκτρική σταθερά είναι σε ένα ευρύ εύρος θερμοκρασιών (-75 ppm/oC -40°C έως 140°C).Βοηθά τους σχεδιαστές ενισχυτών ισχύος και κεραίες να μεγιστοποιήσουν το κέρδος και να ελαχιστοποιήσουν το νεκρό εύρος ζώνης που χάθηκε από την παραγωγή διαμετρικής σταθερής καθώς αλλάζει η θερμοκρασία λειτουργίαςΈχει χαμηλό CTE Z-Direction και η μηχανική ανθεκτικότητα βελτιώνεται επίσης σημαντικά για την αγορά 6,15 διηλεκτρικής σταθεράς.
Χαρακτηριστικά
1Η πολύ χαμηλή απώλεια (Tangent) (0,002 στα 10 GHz) παρέχει υψηλότερη αποτελεσματικότητα ενισχυτή ή κεραίας
2Η μηχανική ανθεκτικότητα βελτιώνει την επεξεργασία και την αξιοπιστία, αντικαθιστώντας τα εύθραυστα λαμινάτα που δεν μπορούν να αντέξουν την επεξεργασία, την πρόσκρουση ή τις δυνάμεις υψηλού κέρδους
3Ο χαμηλός συντελεστής θερμικής διαστολής στους άξονες X, Y και Z (9, 9 και 35 ppm/°C) ταιριάζει με τα ενεργά συστατικά για τις αρθρώσεις συγκόλλησης χαμηλής έντασης
4. Υψηλή αντοχή στην αποτύπωση για αξιόπιστες στενές γραμμές
Οφέλη
1. Μειωμένη θερμότητα που παράγεται μέσω απώλειας γραμμής μετάδοσης
2. Διαρροή και διαχείριση θερμότητας
3. Αντικαταστήστε το κεραμικό σε ορισμένες εφαρμογές
4Μεγάλα μεγέθη πάνελ για τοποθέτηση πολλαπλών κυκλωμάτων για μειωμένα κόστη επεξεργασίας
Τυπικές ιδιότητες TC600
| 1Ηλεκτρικές ιδιότητες | |||
| Διορθωτικό σύστημα για την παραγωγή ηλεκτρικών συστατικών | |||
| @1,8 MHz | - | 6.15 | Συναρπαστική κοιλότητα |
| @10 GHz | - | 6.15 | IPC TM-650 2.5.5.5 |
| Παράγοντας διάσπασης | |||
| @1,8 GHz | - | 0.0017 | Συναρπαστική κοιλότητα |
| @10 GHz | - | 0.002 | IPC TM-650 2.5.5.5 |
| Συντελεστής θερμοκρασίας του διηλεκτρικού | - | ||
| TCεr @ 10 GHz (-40-150°C) | ppm/oC | - 75 | IPC TM-650 2.5.5.5 |
| Αντίσταση όγκου | |||
| C96/35/90 | MΩ-cm | 1.6x109 | IPC TM-650 2.5.17.1 |
| Ε24/125 | MΩ-cm | 2.4x108 | IPC TM-650 2.5.17.1 |
| Αντίσταση επιφάνειας | |||
| C96/35/90 | MΩ | 3.1x109 | IPC TM-650 2.5.17.1 |
| Ε24/125 | MΩ | 9.0x108 | IPC TM-650 2.5.17.1 |
| Ηλεκτρική ισχύς | Βόλτ/mil (kV/mm) | 850 (34) | IPC TM-650 2.5.6.2 |
| Ηλεκτρική διάσπαση | kV | 62 | IPC TM-650 2.5.6 |
| Αντίσταση τόξου | δευτερεύον | > 240 | IPC TM-650 2.5.1 |
| 2. Θερμικές ιδιότητες | |||
| Θερμοκρασία αποσύνθεσης (Td) | |||
| Αρχική | °C | 512 | IPC TM-650 2.4.24.6 |
| 5% | °C | 572 | IPC TM-650 2.4.24.6 |
| Τ260 | ελάχιστο | > 60 | IPC TM-650 2.4.24.1 |
| Τ288 | ελάχιστο | > 60 | IPC TM-650 2.4.24.1 |
| Τ300 | ελάχιστο | > 60 | IPC TM-650 2.4.24.1 |
| Θερμική επέκταση, CTE (x,y) 50-150oC | ppm/oC | 9, 9 | IPC TM-650 2.4.41 |
| Θερμική επέκταση, CTE (z) 50-150oC | ppm/oC | 35 | IPC TM-650 2.4.24 |
| % άξονας z Διεύρυνση (50-260oC) | % | 1.5 | IPC TM-650 2.4.24 |
| 3Μηχανικές ιδιότητες | |||
| Δυνατότητα απολέπισης σε χαλκό (1 oz/35 μm) | |||
| Μετά από θερμική πίεση | Επικαιροποίηση | 10 (1.8) | IPC TM-650 2.4.8 |
| Σε υψηλές θερμοκρασίες (150oC) | Επικαιροποίηση | 10 (1.8) | IPC TM-650 2.4.8.2 |
| Λύσεις μετά τη διαδικασία | Επικαιροποίηση | 9 (1.6) | IPC TM-650 2.4.8 |
| Μοντέλο νεολαίας | kpsi (MPa) | 280 (1930) | IPC TM-650 2.4.18.3 |
| Δυνατότητα κάμψης (Μηχανή/Συνοδρόμιο) | kpsi (MPa) | 9.60/9.30 (66/64) | IPC TM-650 2.4.4 |
| Δυνατότητα τράβηξης (μηχανή/διασταύρωση) | kpsi (MPa) | 5.0/4.30 (34/30) | IPC TM-650 2.4.18.3 |
| Συμπίεση | kpsi (MPa) | ΑΣTM D-3410 | |
| Αναλογία Poisson | - | ΑΣTM D-3039 | |
| 4. Φυσικές ιδιότητες | |||
| Απορρόφηση νερού | % | 0.02 | IPC TM-650 2.6.2.1 |
| Πυκνότητα, περιβάλλον 23oC | g/cm3 | 2.9 | Μέθοδος Α |
| Θερμική αγωγιμότητα (άξονας z) | W/mK | 1.1 | ΑΣTM E1461 |
| Θερμική αγωγιμότητα (x, y) | W/mK | 1.4 | ΑΣTM E1461 |
| Ειδική θερμότητα | Δ/γΚ | 0.94 | ΑΣTM E1461 |
| Πυροδοσία | τάξη | V0 | UL-94 |
| Εκπομπές αερίων από την NASA, 125oC, ≤10-6 torr | |||
| Συνολική απώλεια μάζας | % | 0.02 | Η NASA SP-R-0022A |
| Συλλεγόμενα πτητικά | % | 0 | Η NASA SP-R-0022A |
| Ανακτήθηκε υδρατμός | % | 0 | Η NASA SP-R-0022A |
Η ικανότητα PCB (TC600)
| Υλικό PCB: | Κεραμικά γεμάτα από PTFE/υφασμένα υαλοειδή |
| Ονομασία: | TC600 |
| Διορθωτική σταθερά: | 6.15 (10 GHz) |
| Παράγοντας διάσπασης | 0.002 (10 GHz) |
| Αριθμός στρωμάτων: | Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB |
| Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
| Δυνατότητα εκτόξευσης | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35 χιλιοστά), 275mil (6.985mm), 500mil (12.7mm) |
| Μέγεθος PCB: | ≤ 400 mm × 500 mm |
| Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
| Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσαφένιο κλπ. |
Τυπικές εφαρμογές:
1Αντενές ψηφιακής ραδιοφωνικής μετάδοσης (DAB) (δορυφορικό ραδιόφωνο)
2. GPS και φορητές κεραίες αναγνώστη RFID
3. Μικροκυμάτων συνδυαστήρες και πίνακες διαίρεσης ισχύος σε εφαρμογές αερομηχανολογίας
4Ενισχυτές ισχύος, φίλτρα και ζεύγη
5Μικρές κεραίες αποτυπωμάτων
