Υψηλό φως: | Πίνακας PCB υψηλής συχνότητας 50 ml,Υψηλής συχνότητας PCB 1,27 mm |
---|
Παρουσιάζουμε το νέο μας PCB, μια προηγμένη λύση σχεδιασμένη για να ανταποκρίνεται στις αυστηρές απαιτήσεις των σύγχρονων ηλεκτρονικών εφαρμογών.Αυτό το 2 στρώματα άκαμπτο PCB προσφέρει εξαιρετικές επιδόσεις και ακλόνητη αξιοπιστία.
Με μια σειρά από εντυπωσιακά χαρακτηριστικά και οφέλη, είναι η ιδανική επιλογή για μια ευρεία γκάμα εφαρμογών, συμπεριλαμβανομένων των κεραυνών, δορυφορικών συστημάτων επικοινωνίας, ενισχυτές ισχύος,συστήματα αποφυγής συγκρούσεων αεροσκαφών, και συστήματα προειδοποίησης εδάφους ραντάρ.
Κατασκευασμένο με διηλεκτρική σταθερά 10,2 στα 10 GHz και συντελεστή διάσπασης 0,0023 στα 10 GHz, αυτό το PCB εξασφαλίζει χαμηλή απώλεια και υψηλή ακεραιότητα σήματος,που το καθιστούν κατάλληλο για λειτουργία στην ζώνη X ή κατώτεραΗ υψηλή διηλεκτρική σταθερά του επιτρέπει τη μείωση του μεγέθους του κυκλώματος, ενώ η χαμηλή απορρόφηση υγρασίας ελαχιστοποιεί τις επιπτώσεις της υγρασίας στην ηλεκτρική απώλεια.

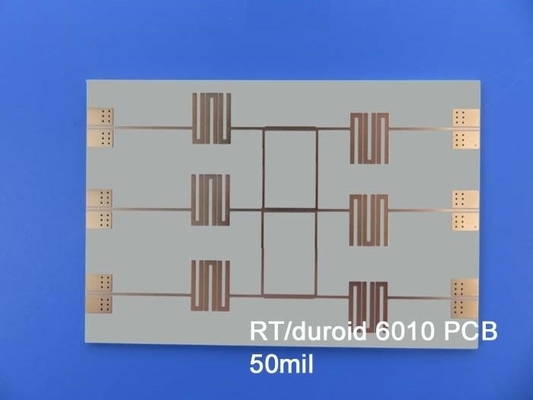

Το PCB αποτελείται από τελικά στρώματα χαλκού με βάρος 35um, που ενσωματώνουν το διαλεκτικό RT/duroid 6010.2LM, το οποίο έχει πάχος 50 mil (1,27 mm).Αυτό το χαμηλό σχεδιασμό επέκτασης άξονα Z εγγυάται αξιόπιστη επικάλυψη μέσα από τρύπες σε πολυεπίπεδεςΗ ίδια η πλακέτα μετρά 40 χ 23 χιλιοστά, με τελικό πάχος 1,4 χιλιοστόμετρα, εξασφαλίζοντας μια συμπαγή και ανθεκτική λύση για τα ηλεκτρονικά σας σχέδια.
Με ελάχιστο ίχνος / χώρο 7/8 mils και ελάχιστο μέγεθος τρύπας 0,3 mm, αυτό το PCB παρέχει ακριβείς και αποτελεσματικές επιλογές διαδρομής.Η 100% ηλεκτρική δοκιμή που χρησιμοποιείται κατά τη διάρκεια της παραγωγής εξασφαλίζει το υψηλότερο επίπεδο ελέγχου της ποιότηταςΗ αντίσταση του πίνακα ελέγχεται προσεκτικά στα 50 Ωμ, με μέγεθος διαχωρισμού σιδηροδρομικής γραμμής 15 mm / 14 mm.
Το έργο ζωγραφικής για αυτό το PCB παρέχεται σε μορφή Gerber RS-274-X, σύμφωνα με το πρότυπο IPC-Class-2. Είναι κατάλληλο για παγκόσμια χρήση και η περιοχή εξυπηρέτησης μας επεκτείνεται παγκοσμίως για να καλύψει τις ανάγκες σας.
Σε περίπτωση τυχόν τεχνικών ερωτήσεων ή ερωτήσεων, παρακαλούμε να επικοινωνήσετε με την Ivy στο sales10@bichengpcb.com. Είμαστε αφοσιωμένοι στην παροχή εξαιρετικής υποστήριξης πελατών και διασφάλιση της ικανοποίησης σας.
Ιδιοκτησία | NT1 χημικό προϊόν | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΔιαδικασία | 10.2±0.25 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη γραμμή | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 10.7 | Z | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | -425 | Z | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
Αντίσταση όγκου | 5 x 105 | Μωμ. | Α | IPC 2.5.17.1 | |
Αντίσταση επιφάνειας | 5 x 106 | Μωμ. | Α | IPC 2.5.17.1 | |
Ιδιότητες ελαστικότητας | ASTM D638 (0,1/min. ρυθμός συμπίεσης) | ||||
Το Μοντέλο του Γιανγκ | 931 ((135) 559 ((81) | Χ Y | MPa ((kpsi) | Α | |
Τελειώδης Άγχος | 17(2.4) 13(1.9) | Χ Y | MPa ((kpsi) | Α | |
Τελική Τάση | 9 έως 15 7 έως 14 | Χ Y | % | Α | |
Ιδιότητες συμπίεσης | ΑΣTM D695 (0,05/min. ρυθμός τριβής) | ||||
Το Μοντέλο του Γιανγκ | 2144 (311) | Z | MPa ((kpsi) | Α | |
Τελειώδης Άγχος | 47(6.9) | Z | MPa ((kpsi) | Α | |
Τελική Τάση | 25 | Z | % | ||
Φλεξικό Μοντέλο | 4364 (633) 3751 (544) | X | MPa ((kpsi) | Α | ΑΣTM D790 |
Τελειώδης Άγχος | 36 (5.2) 32 (4.4) | Χ Y | MPa ((kpsi) | Α | |
Διαμόρφωση υπό φορτίο | 0.261.3 | Z Z | % | 24 ώρες/50°C/7MPa 24 ώρες/150°C/7MPa | ΑΣTM D261 |
Απορρόφηση υγρασίας | 0.01 | % | D48/50°C 0,050" (1,27mm) πάχος | IPC-TM-650 2.6.2.1 | |
Θερμική αγωγιμότητα | 0.86 | W/m/k | 80°C | ΑΣTM C518 | |
Συντελεστής θερμικής διαστολής | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
Td | 500 | °C TGA | ΑΣTM D3850 | ||
Σφιχτότητα | 3.1 | g/cm3 | ΑΣTM D792 | ||
Ειδική θερμότητα | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Υπολογισμός | ||
Σκουπίλα χαλκού | 12.3 (2.1) | pi (N/mm) | μετά την πλωτή συγκόλληση | IPC-TM-650 2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Απελευθέρωση της ισχύος του RT Duroid 6010: Επαναστατική απόδοση PCB και αξιοπιστία
Εισαγωγή:
Το RT duroid 6010 είναι ένα πρωτοποριακό κεραμικό σύνθετο υλικό PTFE που έχει επαναπροσδιορίσει τις δυνατότητες των κυκλωτικών κυκλωμάτων (PCB).και αξιοπιστία, το RT duroid 6010 έχει γίνει η επιλογή για τις απαιτητικές ηλεκτρονικές εφαρμογές.διερεύνηση των επιπτώσεών της στη μείωση του μεγέθους των κυκλωμάτων, ακεραιότητα σήματος και συνολική απόδοση.
Η κατανόηση της διηλεκτρικής σταθεράς και του συντελεστή διάσπασης
- Εξερεύνηση της διηλεκτρικής σταθεράς: αποκάλυψη της εντυπωσιακής διηλεκτρικής σταθεράς 10,2 στα 10 GHz/23°C, όπως καθορίζεται από το IPC-TM-650 2.5.5.5 Μέθοδος γραμμής με σφραγίδα.
- Αναλύοντας τον συντελεστή διάσπασης: Αναλύοντας τον πολύ χαμηλό συντελεστή διάσπασης 0,0023 στα 10 GHz, εξασφαλίζοντας ελάχιστη απώλεια σήματος και βελτιωμένη συνολική απόδοση.
ΙΙ. Θερμική σταθερότητα και αξιοπιστία
- Θερμικός συντελεστής ε: εξέταση του θερμικού συντελεστή ε, με εύρος -425 ppm/°C, εξασφαλίζοντας σταθερότητα σε ευρύ εύρος θερμοκρασιών (-50°C έως 170°C).
- Απορρόφηση υγρασίας: τονίζει το χαμηλό ποσοστό απορρόφησης υγρασίας 0,01%, μειώνει την επίδραση της υγρασίας στην ηλεκτρική απώλεια και διατηρεί σταθερή απόδοση, σύμφωνα με το IPC-TM-650 2.6.2.1.
Υλικό PCB: | Κηραμικό-PTFE σύνθετο |
Ονομαστής: | NT1απόδοση |
Διορθωτική σταθερά: | 10.2 ± 0,25 (επεξεργασία), 10.7 (σχεδιασμός) |
Αριθμός στρωμάτων: | 1 στρώμα, 2 στρώματα |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
Δυνατότητα εκτόξευσης | 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, Immersion κασσίτερο, Immersion Silver, OSP. |
ΙΙΙ. Αύξηση της ευελιξίας σχεδιασμού
- Σφιχτός έλεγχος DK και πάχους: παρουσιάζει τον ακριβή έλεγχο της διηλεκτρικής σταθεράς (DK) και του πάχους, επιτρέποντας επαναληπτή απόδοση κυκλώματος και συνέπεια σχεδιασμού.
- Ελάχιστο ίχνος/διαστήματος και μέγεθος τρύπας: Εξερεύνηση της ευελιξίας του σχεδιασμού που παρέχεται από ελάχιστο ίχνος/διαστήματος 7/8 mils και ελάχιστο μέγεθος τρύπας 0,3 mm, επιτρέποντας περίπλοκες και συμπαγείς δομές PCB.
IV. Ανώτερες μηχανικές ιδιότητες
- Ιδιότητες τέντωσης και συμπίεσης: εξέταση του εντυπωσιακού μοδίου Young, των τελικών τιμών τάσης και στύσης, αποδεικνύοντας τη μηχανική αντοχή και αντοχή του υλικού.
- Διορθωτικό μοντέλο κάμψης: επισημαίνεται το υψηλό μοντέλο κάμψης, εξασφαλίζοντας αντοχή στην κάμψη και την παραμόρφωση υπό φορτίο, σύμφωνα με τα πρότυπα ASTM D790 και ASTM D261.
V. Αδιάλλακτες επιδόσεις σε δύσκολα περιβάλλοντα
- Θερμική αγωγιμότητα: Αξιολόγηση της θερμικής αγωγιμότητας 0,86 W/m/K σε θερμοκρασία 80°C, διευκολύνοντας την αποτελεσματική διάχυση της θερμότητας και τη θερμική διαχείριση.
- Συντελεστής θερμικής διαστολής: Η διερεύνηση του συντελεστή θερμικής διαστολής (CTE) του υλικού στις κατευθύνσεις X, Y και Z, εξασφαλίζοντας διαμετρική σταθερότητα και αξιοπιστία.
VI. Εφαρμογές και μελλοντικές δυνατότητες
- Πατς Αντένες: Εξερευνώντας πώς το RT duroid 6010 φέρνει επανάσταση στις επιδόσεις των πατς αντενών.
- Συστήματα δορυφορικής επικοινωνίας: Συζήτηση των πλεονεκτημάτων του RT duroid 6010 στις εφαρμογές δορυφορικής επικοινωνίας.
- Ενισχυτές ισχύος: Επίδραση του RT duroid 6010 σε σχέδια ενισχυτών ισχύος για βελτιωμένη απόδοση.
- Συστήματα αποφυγής συγκρούσεων αεροσκαφών: Παρουσίαση της αξιοπιστίας και της σταθερότητας του RT duroid 6010 στα συστήματα αποφυγής συγκρούσεων αεροσκαφών.
- Συστήματα προειδοποίησης από επίγεια ραντάρ: Συζήτηση των πλεονεκτημάτων του RT duroid 6010 στα συστήματα προειδοποίησης από επίγεια ραντάρ.
Συμπέρασμα:
Το RT duroid 6010 έχει αναδειχθεί ως ένα παιχνίδι που αλλάζει τον κόσμο των PCB, προσφέροντας εξαιρετικές επιδόσεις, αξιοπιστία και ευελιξία σχεδιασμού.και μηχανική αντοχήΤο RT duroid 6010 ανοίγει νέες δυνατότητες για προηγμένες ηλεκτρονικές εφαρμογές.ή διατήρηση αξιόπιστης απόδοσης σε δύσκολα περιβάλλονταΧρησιμοποιήστε τη δύναμη του RT duroid 6010 και ξεκλειδώστε το πλήρες δυναμικό των ηλεκτρονικών σχεδίων σας.
