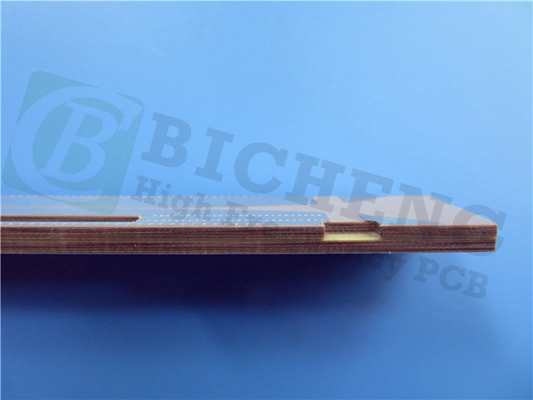

Υψηλό φως: | Πίνακες κυκλώματος RF PCB βύθισης,Δελτία κυκλωμάτων ραδιοσυχνοτήτων 60mil,Πίνακας PCB μικροκυμάτων PTFE |
---|
Σήμερα, θα συζητήσουμε το Rogers TMM10i PCB, το οποίο είναι ένα ισοτροπικό θερμοθερεπές υλικό μικροκυμάτων ιδανικό για εφαρμογές που απαιτούν υψηλή επικάλυψη αξιοπιστίας μέσω τρύπας.
Τα θερμοανθεκτικά υλικά μικροκυμάτων TMM10i αποτελούνται από κεραμικά, υδρογονάνθρακες και θερμοανθεκτικά πολυμερή.αξιοποιώντας τα πλεονεκτήματα τόσο των κεραμικών όσο και των παραδοσιακών πλακών κυκλωμάτων μικροκυμάτων PTFE.
Τα στρώματα TMM10i έχουν εξαιρετικά χαμηλή τιμή TCDk.που επιτρέπει την παραγωγή υψηλής αξιοπιστίας επίστρωτων με τρύπες και επιτυγχάνει χαμηλές τιμές συρρίκνωσης με χαρακτικέςΕπιπλέον, η θερμική του αγωγιμότητα είναι περίπου διπλάσια από εκείνη των παραδοσιακών πλακών PTFE/κεραμικών, διευκολύνοντας την αποτελεσματική απομάκρυνση της θερμότητας.
Τώρα, ας ερευνήσουμε το δελτίο δεδομένων του TMM10i και να εξερευνήσουμε τις ιδιότητές του πιο λεπτομερώς.
TMM10i Τυπικές ιδιότητες:
Ξεκινώντας από τις ηλεκτρικές ιδιότητες, το TMM10i έχει μια διηλεκτρική σταθερά της διαδικασίας 9,80±0,245 προς την κατεύθυνση Z στα 10 GHz (μετρούμενη χρησιμοποιώντας το IPC-TM-650 2.5.5.5) Η διαμετρική σταθερά του σχεδιασμού είναι ελαφρώς υψηλότερη στα 9,9 σε ένα εύρος συχνοτήτων από 8 GHz έως 40 GHz (μετρούμενη με τη μέθοδο διαφορικού μήκους φάσης).ο συντελεστής διάσπασης του προς την κατεύθυνση Z στα 10 GHz είναι εντυπωσιακά χαμηλός στα 0.002 (μετρώνται με τη χρήση του IPC-TM-650 2.5.5.5).
Το TMM10i παρουσιάζει χαμηλό θερμικό συντελεστή της διηλεκτρικής σταθεράς (TCDk) -43 ppm/°K σε εύρος θερμοκρασίας από -55°C έως 125°C (μετρούμενο με τη χρήση του IPC-TM-650 2.5.5.5), το οποίο το καθιστά κατάλληλο για εφαρμογές που απαιτούν θερμική σταθερότητα.και αντίσταση επιφάνειας 4 x 10^7 Mohm (και οι δύο μετρούμενες με ASTM D257)Επιπλέον, αποδεικνύει διηλεκτρική αντοχή 267 V/mil στην κατεύθυνση Z (μετρούμενη με τη μέθοδο IPC-TM-650 2.5.6.2), που δείχνει την αντοχή του σε ηλεκτρική βλάβη.
Ιδιοκτησία | ΤΜΜ10i | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής | |
Η διηλεκτρική σταθερά,εΔιαδικασία | 90,80 ± 0.245 | Z | 10 GHz | IPC-TM-650 2.5.5.5 | ||
Η διηλεκτρική σταθερά,εΣχεδιασμός | 9.9 | - | - | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης (διαδικασία) | 0.002 | Z | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής της διηλεκτρικής σταθεράς | -43 | - | ppm/°K | -55°C-125°C | IPC-TM-650 2.5.5.5 | |
Αντίσταση μόνωσης | > 2000 | - | Γεια σου. | C/96/60/95 | ΑΣTM D257 | |
Αντίσταση όγκου | 2 x 108 | - | Μωμ. | - | ΑΣTM D257 | |
Αντίσταση επιφάνειας | 4 x 107 | - | Μωμ. | - | ΑΣTM D257 | |
Ηλεκτρική αντοχή (διαλεκτρική αντοχή) | 267 | Z | V/mil | - | Μέθοδος IPC-TM-650 2.5.6.2 | |
Θερμικές ιδιότητες | ||||||
Θερμοκρασία αποσύνθεσης (Td) | 425 | 425 | °CTGA | - | ΑΣTM D3850 | |
Συντελεστής θερμικής διαστολής - X | 19 | X | ppm/K | 0 έως 140 °C | ΑΣTM E 831 IPC-TM-650, 2.4.41 | |
Συντελεστής θερμικής διαστολής - Y | 19 | Y | ppm/K | 0 έως 140 °C | ΑΣTM E 831 IPC-TM-650, 2.4.41 | |
Συντελεστής θερμικής διαστολής - Z | 20 | Z | ppm/K | 0 έως 140 °C | ΑΣTM E 831 IPC-TM-650, 2.4.41 | |
Θερμική αγωγιμότητα | 0.76 | Z | W/m/K | 80 °C | ΑΣTM C518 | |
Μηχανικές ιδιότητες | ||||||
Δυνατότητα απολέπισης χαλκού μετά από θερμική πίεση | 5.0 (0.9) | X,Y | Δοκιμαστικό σύστημα | μετά τη συγκόλληση 1 ουγγ. | Μέθοδος IPC-TM-650 2.4.8 | |
Μοντέλο κάμψης (MD/CMD) | 1.8 | X,Y | Mpsi | Α | ΑΣTM D790 | |
Φυσικές Ιδιότητες | ||||||
Απορρόφηση υγρασίας (2X2) | 1.27 mm (0,050") | 0.16 | - | % | D/24/23 | ΑΣTM D570 |
3.18mm (0.125") | 0.13 | |||||
Ειδική βαρύτητα | 2.77 | - | - | Α | ΑΣTM D792 | |
Ειδική θερμική ικανότητα | 0.72 | - | Υ/γ/Κ | Α | Υπολογισμός | |
Συμβατό με διαδικασία χωρίς μόλυβδο | Ναι. | - | - | - | - |
Όσον αφορά τις θερμικές ιδιότητες, το TMM10i έχει θερμοκρασία αποσύνθεσης 425 °C (μετρούμενη με τη χρήση TGA ASTM D3850), καθιστώντας το κατάλληλο για εφαρμογές υψηλών θερμοκρασιών.Διαθέτει συντελεστή θερμικής διαστολής 19 ppm/K προς τις κατευθύνσεις X και Y και 20 ppm/K προς την κατεύθυνση Z σε εύρος θερμοκρασίας από 0 έως 140 °C (μετρούμενο με τη χρήση του ASTM E 831 IPC-TM-650)., 2.4Η θερμική αγωγιμότητα του TMM10i είναι 0,76 W/m/K προς την κατεύθυνση Z στους 80 °C (μετρούμενη χρησιμοποιώντας το ASTM C518),που δείχνει την ικανότητά του να εξαλείφει τη θερμότητα και να διευκολύνει την απομάκρυνση της.
Το TMM10i διαθέτει επίσης εντυπωσιακές μηχανικές ιδιότητες.9) lb/inch (N/mm) στις κατευθύνσεις X και Y μετά από θερμική πίεση από πλωτήρα συγκόλλησης (μετρούμενη με τη μέθοδο IPC-TM-650 2).4Επιπλέον, παρουσιάζει ποσοστό απορρόφησης υγρασίας 0,16% για πάχος 1,27 mm (0,050") και 0,05 mm (0,050").13% για πάχος 3.18 mm (0,125") (μετρούμενο με ASTM D570), ειδική βαρύτητα 2,77 (μετρούμενη με ASTM D792) και ειδική θερμική χωρητικότητα 0,72 J/g/K. Είναι επίσης συμβατό με διεργασίες χωρίς μόλυβδο.
Τώρα ας εξερευνήσουμε τις δυνατότητες των PCB που προσφέρουμε για το TMM10i. Παρέχουμε διπλά στρώματα, πολυστρώματα και υβριδικά είδη για να καλύψουμε διάφορες ανάγκες.συμπεριλαμβανομένων των 1oz (35μm) και 2oz (70μm)Προσφέρουμε ένα εύρος πάχους από 15mil (0,381mm) έως 500mil (12.70mm), και το μέγιστο μέγεθος PCB που προσφέρουμε είναι 400mm X 500mm, παρέχοντας άφθονο χώρο για τα περισσότερα σχέδια κυκλωμάτων.προσφέρουμε διάφορα χρώματα μάσκας συγκόλλησης όπως πράσινοΤέλος, παρέχουμε πολλαπλά επιφάνεια, συμπεριλαμβανομένου του χρυσού βύθισης, HASL, κασσίτερου βύθισης, ασήμι βύθισης, OSP,Καθαρό χρυσάφι, ENEPIG, και γυμνό χαλκό, μεταξύ άλλων.
Υλικό PCB: | Κεραμικά, υδρογονάνθρακες, θερμοανθεκτικά πολυμερή σύνθετα |
Ονομασία: | ΤΜΜ10i |
Διορθωτική σταθερά: | 90,80 ± 0.245 |
Αριθμός στρωμάτων: | Διπλό στρώμα, πολυστρώμα, υβριδικό PCB |
Βάρος χαλκού: | 1 oz (35μm), 2 oz (70μm) |
Δυνατότητα εκτόξευσης: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35 χιλιοστά), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο, μωβ κλπ. |
Εκτέλεση επιφάνειας: | Χρυσό βύθισης, HASL, κασσίτερο βύθισης, ασήμι βύθισης, OSP, καθαρό χρυσοπλασμένο, ENEPIG, γυμνό χαλκό κλπ. |
Το TMM10i βρίσκει ευπροσάρμοστες εφαρμογές σε κυκλώματα RF και μικροκυμάτων, ενισχυτές ισχύος, φίλτρα και ζεύγη, συστήματα δορυφορικής επικοινωνίας, κεραίες παγκόσμιων συστημάτων θέσης, κεραίες patch,Διαλεκτρικοί πολωτές, τεστ τσιπ, και πολλά άλλα.
Συμπερασματικά, τα υλικά TMM10i είναι γνωστά για τη σταθερότητά τους στη θερμοκρασία, χάρη στη μήτρα υδρογονανθράκων τους γεμάτη με κεραμικά σωματίδια.Αυτά τα κεραμικά γεμιστικά συμβάλλουν στην χαμηλή θερμική επέκταση του TMM10iΕντούτοις, κατά τη γεώτρηση υλικών TMM10i, απαιτούνται προφυλάξεις λόγω της ακαθαρτικής φύσης του κεραμικού γεμιστήρα.Συνιστάται να αποφεύγονται υψηλές ταχύτητες επιφάνειας εργαλείου άνω των 500 SFM και χαμηλά φορτία τσιπ κάτω από 0.002" ανά στροφή για την αποφυγή υπερβολικής θερμότητας και φθοράς του εργαλείου.
Αν ενδιαφέρεστε για την επεξεργασία των λαμινάντων TMM10i, θα χαρείτε να μάθετε ότι μπορούν να διοχετευθούν χρησιμοποιώντας συμβατικά εργαλεία καρβιδίου.Μπορείτε να επιτύχετε μια χρήσιμη ζωή εργαλείου πάνω από 250 γραμμικές ίντσες.
Ευχαριστώ για την ανάγνωση και τα λέμε την επόμενη φορά.
