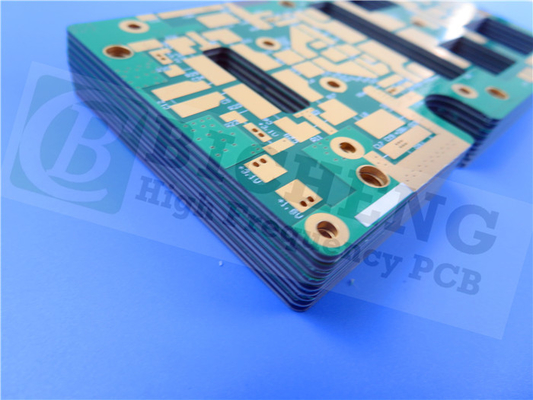

20mil IsoClad 917 Υποστρώματα PCB υψηλής συχνότητας Μη υφασμένες υαλοπλαστικές / συνθετικές ύλες PTFE

Σήμερα, θα συζητήσουμε μια καινοτόμο τεχνολογία που μεταμορφώνει το πεδίο των υποστρωμάτων των κυκλωμάτων εκτυπωμένων κυκλωμάτων - τα laminates Rogers IsoClad 917.Αυτά τα στρώματα αποτελούνται από μη υφασμένες ίνες γυαλιού και σύνθετα υλικά PTFE σε χαμηλή αναλογία, επιτρέποντάς τους να επιτύχουν τη χαμηλότερη διαμετρική σταθερά και τον συντελεστή διάσπασης στην κατηγορία τους.

Η ενισχυμένη από μη υφασμένη ίνες γυαλιού επικάλυψη των εν λόγω λαμινιστικών υλών τους καθιστά κατάλληλους για εφαρμογές όπου απαιτείται ευελιξία και διαμόρφωση της κυκλωτικής πλακέτας,όπως σε συμβατές ή περιστρεφόμενες κεραίεςΕπιπλέον, οι μακρύτερες τυχαίες ίνες των λαμινισμάτων και η μοναδική διαδικασία κατασκευής εξασφαλίζουν βελτιωμένη σταθερότητα διαστάσεων και ομοιομορφία της διηλεκτρικής σταθεράς,που υπερβαίνουν τα παρόμοια επικαλυμμένα υλικά που διατίθενται στην αγορά.

Ας ξεκινήσουμε παρέχοντας μια επισκόπηση των τυπικών ιδιοτήτων του IsoClad 917.

Τυπικές ιδιότητες του IsoClad 917

Ένα αξιοσημείωτο χαρακτηριστικό είναι η διηλεκτρική σταθερά του, η οποία μετρά είτε 2,17 είτε 2,20 ανάλογα με την συγκεκριμένη σύνθεση.

Το IsoClad 917 διαθέτει επίσης έναν εντυπωσιακά χαμηλό συντελεστή διάσπασης 0,0013 στα 10 GHz, γεγονός που δείχνει ελάχιστη απώλεια ενέργειας κατά τη μετάδοση του σήματος.

Έχει υψηλή αντίσταση όγκου 1,5 x 10^10 MΩ-cm και υψηλή αντίσταση επιφάνειας 1,0 x 10^9 MΩ.

Με μεγάλη αντίσταση τόξου άνω των 180 δευτερολέπτων και υψηλή τάση διάσπασης που υπερβαίνει τα 45 kV, το IsoClad 917 αποδεικνύει εξαιρετικές ηλεκτρικές ιδιότητες.

Όσον αφορά τα θερμικά χαρακτηριστικά, το IsoClad 917 έχει θερμικό συντελεστή Er -157 ppm/°C,υποδηλώνει ότι η διηλεκτρική σταθερά του μπορεί να αλλάξει με αυτό το μέγεθος για κάθε βαθμό Κελσίου της μεταβολής της θερμοκρασίαςΕντούτοις, σε ορισμένες περιπτώσεις, μπορεί να προτιμηθεί ένας χαμηλότερος συντελεστής.

Διαθέτει χαμηλό συντελεστή θερμικής διαστολής 46 ppm/°C στον άξονα X, 47 ppm/°C στον άξονα Y και 236 ppm/°C στον άξονα Z.

Ωστόσο, η θερμική του αγωγιμότητα είναι σχετικά χαμηλή σε μόλις 0,263 W/mK στους 100 °C.

Το IsoClad 917 προσφέρει επίσης ευνοϊκές μηχανικές ιδιότητες, συμπεριλαμβανομένης της αντοχής απολέπισης 10 lbs. ανά ίντσα μετά από θερμικές δοκιμές, ένα μοντέλο τέντωσης 133-120 kpsi, μια αντοχή τέντωσης 4,3-3,8 kpsi,με συντελεστή συμπίεσης 182 kpsi, και εύρος κάμψης 213 kpsi.

Η πυκνότητα του IsoClad 917 είναι 2,23 g/cm3 σε θερμοκρασία 23 °C, όπως μετράται με τη μέθοδο ASTM D-792 Μέθοδος Α. Αυτό έχει ως αποτέλεσμα σχετικά υψηλή αναλογία βάρους προς όγκο, η οποία μπορεί να είναι πλεονεκτική σε συγκεκριμένες εφαρμογές.

Όσον αφορά την απορρόφηση νερού, έχει σχετικά χαμηλό ποσοστό 0,04% όπως μετράται από το E1/105 + D24/23, καθιστώντας το λιγότερο ευαίσθητο σε βλάβες που σχετίζονται με την υγρασία.

Ας προχωρήσουμε να συζητήσουμε τις ιδιότητες εξάτμισης αερίων.

Το IsoClad 917 παρουσιάζει ελάχιστη απώλεια συνολικής μάζας 0,02%, πολύ χαμηλότερη από τη μέγιστη επιτρεπόμενη τιμή 1,00% υπό την κατάσταση ≤ 10-6 torr σε θερμοκρασία 125 °C.

Ομοίως, το συλλεγόμενο πτητικό συμπυκνωτέο υλικό είναι 0,00%, με μέγιστη επιτρεπόμενη τιμή 0,10%.

Επιπλέον, η ανάκτηση υδρατμών είναι μόνο 0,02% και δεν υπάρχει ορατό συμπυκνωμένο.

Τέλος, το IsoClad 917 πληροί τις απαιτήσεις εύφλεκτης ικανότητας της UL94-V0.

Τώρα, ας ερευνήσουμε τις δυνατότητες των PCB χρησιμοποιώντας υποστρώματα IsoClad 917.

Η δυνατότητα PCB για το IsoClad 917 περιλαμβάνει διάφορες επιλογές για τον αριθμό στρωμάτων, όπως μονομερείς, διμερείς, πολυμερείς και υβριδικές σχεδιασμοί.

Προσφέρουμε βάρη χαλκού σε ράγες και πλακέτες με 1oz (35μm) και 2oz (70μm).

Τα διηλεκτρικά πάχους είναι διαθέσιμα σε επιλογές 20mil (0.508mm), 31mil (0.787mm) και 62mil (1.575mm).

Το μέγιστο μέγεθος των πλακών κυκλωμάτων είναι 400 χιλιοστά με 500 χιλιοστά, επιτρέποντας τη χρήση μεγάλων πλακών ή πολλαπλών σχεδίων εντός αυτού του φύλλου.

Για να ανταποκριθούμε στις απαιτήσεις σχεδιασμού σας, παρέχουμε διαφορετικές επιλογές μάσκας συγκόλλησης, συμπεριλαμβανομένων του πράσινου, του μαύρου, του μπλε, του κίτρινου και του κόκκινου.

Προσφέρουμε επίσης μια ποικιλία από επιφανειακές επιφάνειες, όπως το χρυσό βύθισης, το HASL, το ασήμι βύθισης, το κασσίτερο βύθισης, το ENEPIG, το OSP, το γυμνό χαλκό και την καθαρή επιχρίστωση χρυσού.

Το IsoClad 917 χρησιμοποιείται ευρέως σε διάφορα ηλεκτρονικά συστήματα, συμπεριλαμβανομένων των συμβατών κερατάκων, των κυκλωμάτων stripline και microstrip, των συστημάτων καθοδήγησης και των συστημάτων ραντάρ, μεταξύ άλλων.

Από την άποψη της κατασκευής, το υλικό IsoClad 917 είναι συμβατό με μια σειρά από συστήματα εργαλείων.τυποποιημένα ή πολυγραμμικά εργαλεία, και προ- ή μετά την τρυπή θα εξαρτηθεί από τις δυνατότητες και τις προτιμήσεις της εγκατάστασης κατασκευής κυκλωμάτων, καθώς και τις επιθυμητές απαιτήσεις εγγραφής.Χρησιμοποιώντας σχισμέςΗ μέθοδος που χρησιμοποιείται είναι η μέθοδος που χρησιμοποιείται για την αποθήκευση του χαλκού γύρω από τις τρύπες των εργαλείων.

Για να βελτιωθεί η καταγραφή στρώματος, συνιστάται η εφαρμογή ενός τύπου ροής συμβατού με το επιλεγμένο σύστημα συγκόλλησης μεταξύ των κυκλωμάτων και γύρω από την περίμετρο του πάνελ.η διατήρηση όσο το δυνατόν μεγαλύτερου ποσού χαλκού θα συμβάλει στη βελτίωση της καταγραφής των στρωμάτων.
