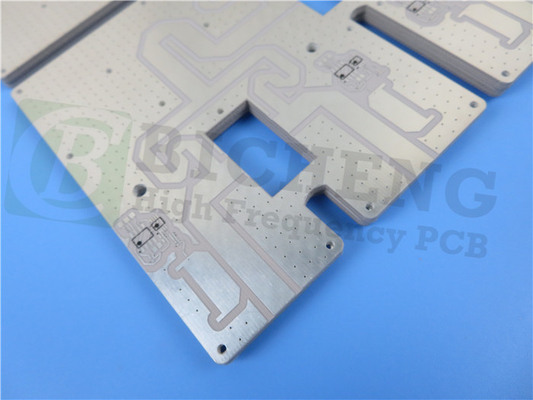

50mil RO3206 πλακέτα PCB με ENIG για κεραίες μικροστριπ Patch

Σήμερα, θα εξερευνήσουμε τον κόσμο των κυκλωμάτων υψηλής συχνότητας RO3206, τα οποία είναι επικαλυμμένα με κεραμική και ενισχυμένα με υφαντική ίνα.

Αυτά τα ειδικά κατασκευασμένα υλικά προσφέρουν εξαιρετικές ηλεκτρικές επιδόσεις και μηχανική σταθερότητα σε ανταγωνιστικές τιμές.Ένα βασικό χαρακτηριστικό που ξεχωρίζει τα υλικά υψηλής συχνότητας RO3206 είναι η βελτιωμένη μηχανική τους σταθερότητα.

Τα στρώματα RO3206 συνδυάζουν τα πλεονεκτήματα των μη υφασμένων στρωμάτων PTFE, όπως η ομαλή επιφάνεια για λεπτότερες ανοχές χαρακτικής γραμμών, με την αντοχή και την ακαμψία των στρωμάτων PTFE υφασμένου γυαλιού.Με αυτά τα υλικά, τα κυκλώματα εκτύπωσης μπορούν να κατασκευαστούν χρησιμοποιώντας τυποποιημένες τεχνικές επεξεργασίας κυκλωμάτων από PTFE.

Τα λαμινάτα RO3206, τα οποία κατασκευάζονται σύμφωνα με το πιστοποιημένο σύστημα ποιότητας ISO 9002, διαθέτουν εντυπωσιακές ιδιότητες.

RO3206 Τυπικές ιδιότητες

Η διηλεκτρική σταθερά είναι μια κρίσιμη ιδιότητα αυτού του υλικού. Σε συχνότητα 10 GHz και θερμοκρασία 23 °C, η διηλεκτρική σταθερά της διαδικασίας προς την κατεύθυνση Z είναι 6,15 ± 0.15, όπως μετριέται με το IPC-TM-650 2.5.5.5 Μέθοδος δοκιμής Stripline με συμπίεση. Για σκοπούς σχεδιασμού στο εύρος συχνοτήτων από 8 GHz έως 40 GHz, η διηλεκτρική σταθερά στην κατεύθυνση Z είναι 6.6, μετρούμενη με τη μέθοδο διαφορικού μήκους φάσης.

Μια άλλη σημαντική ιδιότητα είναι ο συντελεστής διάσπασης.0027, όπως μετριέται με το IPC-TM-650 2.5.5.5 μέθοδος δοκιμής.

Από την άποψη της σταθερότητας των διαστάσεων, το υλικό αυτό έχει καλή απόδοση.

Το RO3206 παρουσιάζει επίσης εξαιρετικές ηλεκτρικές ιδιότητες. Η αντίσταση όγκου είναι 10^3 MΩ•cm, και η αντίσταση επιφάνειας είναι 10^3 MΩ, και οι δύο μετρώνται χρησιμοποιώντας COND A του IPC 2.5.17.1 μέθοδος δοκιμής.

Με κλίμακα τράβηξης 462 kpsi και στις δύο κατευθύνσεις MD και CMD, όπως δοκιμάστηκε στους 23 °C με τη μέθοδο δοκιμής ASTM D638, το RO3206 αποδεικνύει καλή μηχανική αντοχή.

Η απορρόφηση νερού είναι ελάχιστη, μετρώντας λιγότερο από 0,1% με βάση τη μέθοδο δοκιμής D24/23 του IPC-TM-650 2.6.2.1 πρότυπο.

Η ειδική θερμότητα του RO3206 υπολογίζεται σε 0,85 J/g/K με βάση τη χημική του σύνθεση.

Όσον αφορά τη θερμική αγωγιμότητα, το υλικό παρουσιάζει τιμή 0,67 W/m/K σε θερμοκρασία 80°C, όπως μετρείται με τη μέθοδο δοκιμής ASTM C518.

Ο συντελεστής θερμικής διαστολής είναι 13, 13 και 34 ppm/°C στις κατευθύνσεις X, Y και Z, αντίστοιχα.Οι μετρήσεις αυτές πραγματοποιήθηκαν σε θερμοκρασία 23°C και 50% σχετική υγρασία με τη χρήση του IPC-TM-650 2.4.41 μέθοδος δοκιμής.

Το Td (θερμική θερμοκρασία αποσύνθεσης) του RO3206 είναι 500°C, προσδιορισμένο με τη μέθοδο δοκιμής TGA σύμφωνα με την ASTM D3850.

Το υλικό έχει πυκνότητα 2,7 g/cm3 και παρουσιάζει καστανό χρώμα.

Όσον αφορά την αντοχή του χαλκού στο ξεφλουδισμό, το RO3206 επιτυγχάνει τιμή 10,7 pli όταν δοκιμάζεται με χρήση 1 ουγγ. ED χαλκού μετά το πλωτήρα συγκόλλησης, σύμφωνα με το IPC-TM-2.4.8 μέθοδος δοκιμής.

Επιπλέον, το υλικό είναι συμβατό με τις διαδικασίες χωρίς μόλυβδο και έχει λάβει βαθμολογία εύφλεκτης ικανότητας V-0 σύμφωνα με το UL 94.

Η ικανότητα PCB (RO3206)

Προσφέρουμε ένα ευρύ φάσμα επιλογών PCB για το RO3206, συμπεριλαμβανομένων μονομερών, διμερών, πολυεπίπεδων και υβριδικών πλακών.

Μπορείτε να επιλέξετε από βαρύτητες χαλκού 1oz (35μm) και 2oz (70μm), καθώς και διηλεκτρικά πάχους 25mil (0.635mm) και 50mil (1.27mm).

Τα μεγέθη των PCB μπορούν να φθάσουν τα 400 mm x 500 mm, είτε ως ενιαίες σανίδες είτε ως πολλαπλούς τύπους σε ένα πάνελ.

Παρέχουμε διάφορες επιλογές μάσκες συγκόλλησης, συμπεριλαμβανομένου του πράσινου, μαύρου, μπλε, κίτρινου και κόκκινου.

Όταν πρόκειται για το φινίρισμα επιφάνειας, προσφέρουμε καταδύσεις χρυσού, HASL, καταδύσεις ασήμι, καταδύσεις κασσίτερου, ENEPIG, OSP, γυμνό χαλκό, και καθαρά επιχρυσωμένα φινίρισμα.

Συμπέρασμα:

Συνεπώς, τα κυκλώματα υψηλής συχνότητας RO3206 παρέχουν μια αξιόπιστη λύση για ένα ευρύ φάσμα εφαρμογών, χάρη στις αξιοσημείωτες ηλεκτρικές τους επιδόσεις και τη μηχανική τους σταθερότητα.Χρησιμοποιούνται σε συστήματα αποφυγής συγκρούσεων αυτοκινήτων ή εξοπλισμό τηλεπικοινωνιών, τα λαμινάτα RO3206 προσφέρουν εξαιρετικές ιδιότητες που ανταποκρίνονται στις απαιτητικές απαιτήσεις των κυκλωμάτων υψηλής συχνότητας.
