Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Υλικό: | RT/Duroid 5880 | Μέγεθος PCB: | 420,13 mm x 112,96 mm = 1PCS, +/- 0,15 mm |
---|---|---|---|
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Χρυσός βύθισης |
Αριθμός στρωμάτων: | 2-στρώμα | Μοντέλο: | 00,9 mm |
Επισημαίνω: | RT διακόπτης κυκλωμάτων 2 στρώσεων,Σύγχρονη Ηλεκτρονική 2 στρώματα κυκλώματα,0Πίνακας κυκλωμάτων 2 στρωμάτων.9 mm |
Στο σημερινό ταχύτατο ηλεκτρονικό τοπίο, η επίτευξη ανώτερης ακεραιότητας σήματος είναι πρωταρχικής σημασίας.Αυτό το προηγμένο στρώμα συνδυάζει σύνθετα υλικά PTFE με μικροϊνών γυαλιού, δημιουργώντας μια ισχυρή βάση τόσο για τα κυκλώματα ραδιοσυχνοτήτων όσο και για τα κυκλώματα μικροκυμάτων.
Σύνθεση και χαρακτηριστικά του υλικού
Η μοναδική σύνθεση του RT/duroid 5880 εξασφαλίζει απαράμιλλη απόδοση.Αυτό το PCB είναι προσαρμοσμένο για εφαρμογές ευρυζωνικής σύνδεσης, επιτρέποντας την αξιόπιστη επικοινωνία ακόμη και στα πιο απαιτητικά περιβάλλοντα.
Βασικές ηλεκτρικές ιδιότητες
Ένα από τα σημαντικότερα χαρακτηριστικά του RT/duroid 5880 είναι η σταθερότητά του σε διάφορα εύρους θερμοκρασίας, με συντελεστή θερμοκρασίας διαλεκτρικής σταθεράς (TCDk) -125 ppm/°C.Αυτό το χαρακτηριστικό είναι ζωτικής σημασίας για τη διατήρηση της σταθερής απόδοσης, ιδίως σε εφαρμογές που υφίστανται θερμικό κύκλο.
Ιδιοκτησία | NT1 ατμόσφαιρα NT1 ατμόσφαιρα | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής | |
Η διηλεκτρική σταθερά,εΠρόοδος | 2.20 2.20±0.02 ειδικότητα. |
Z | Α/Χ | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Η διηλεκτρική σταθερά,εΣχεδιασμός | 2.2 | Z | Α/Χ | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης,tanδ | 0.0004 0.0009 |
Z | Α/Χ | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Θερμικός συντελεστής ε | -125 | Z | ppm/°C | - 50°Cέως 150°C | IPC-TM-650 2.5.5.5 | |
Αντίσταση όγκου | 2 x 107 | Z | Μωμ cm | C/96/35/90 | ΑΣTM D 257 | |
Αντίσταση επιφάνειας | 3 x 107 | Z | Μωμ. | C/96/35/90 | ΑΣTM D 257 | |
Ειδική θερμότητα | 0.96 ((0.23) | Α/Χ | j/g/k (cal/g/c) |
Α/Χ | Υπολογισμός | |
Μοντέλο τράβηξης | Δοκιμή στα 23°C | Δοκιμή στα 100°C | Α/Χ | MPa ((kpsi) | Α | ΑΣTM D 638 |
1070(156) | 450 ((65) | X | ||||
860(125) | 380 ((55) | Y | ||||
Τελειώδης Άγχος | 29(4.2) | 20(2.9) | X | |||
27 (τρία).9) | 18(2.6) | Y | ||||
Τελική Τάση | 6 | 7.2 | X | % | ||
4.9 | 5.8 | Y | ||||
Συμπίεση | 710(103) | 500(73) | X | MPa ((kpsi) | Α | ΑΣTM D 695 |
710(103) | 500(73) | Y | ||||
940(136) | 670(97) | Z | ||||
Τελειώδης Άγχος | 27(3.9) | 22(3.2) | X | |||
29 ((5.3) | 21(3.1) | Y | ||||
52(7.5) | 43(6.3) | Z | ||||
Τελική Τάση | 8.5 | 8.4 | X | % | ||
7.7 | 7.8 | Y | ||||
12.5 | 17.6 | Z | ||||
Απορρόφηση υγρασίας | 0.02 | Α/Χ | % | 0.62" ((1.6mm) D48/50 | ΑΣTM D 570 | |
Θερμική αγωγιμότητα | 0.2 | Z | W/m/k | 80°C | ΑΣTM C 518 | |
Συντελεστής θερμικής διαστολής | 31 48 237 |
X Y Z |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
Td | 500 | Α/Χ | °CTGA | Α/Χ | ΑΣTM D 3850 | |
Σφιχτότητα | 2.2 | Α/Χ | gm/cm3 | Α/Χ | ΑΣTM D 792 | |
Σκουπίλα χαλκού | 31.2(5.5) | Α/Χ | Πλ ((Ν/μμ) | 1oz ((35mm) φύλλο EDC μετά την πλωτή συγκόλληση |
IPC-TM-650 2.4.8 | |
Πυροδοσία | V-0 | Α/Χ | Α/Χ | Α/Χ | UL 94 | |
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. | Α/Χ | Α/Χ | Α/Χ | Α/Χ |

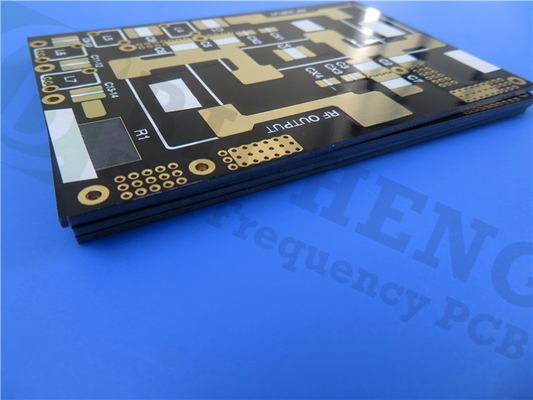

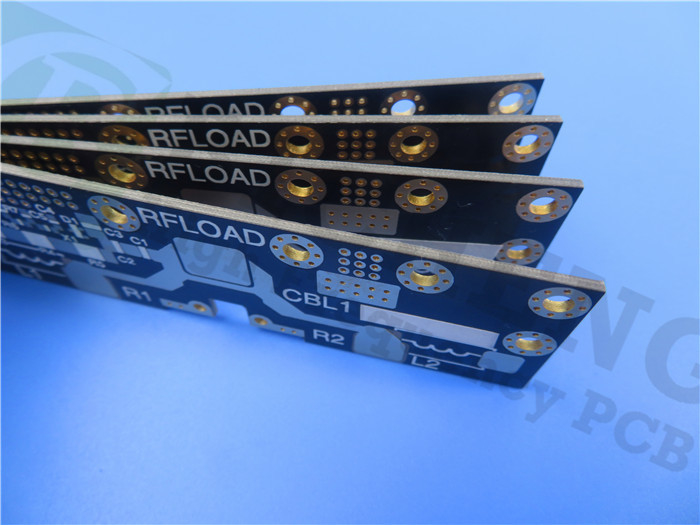

Κατασκευή και προδιαγραφές PCB
Το εν λόγω PCB κατασκευάζεται ως άκαμπτα πλαίσια δύο στρωμάτων, με πάχος πυρήνα 0,787 mm και στρώματα χαλκού 35 μm.Η κατασκευή έχει σχεδιαστεί για να βελτιστοποιήσει την απόδοση, εξασφαλίζοντας την ευκολία κατασκευής, με ελάχιστη προδιαγραφή ίχνη/διαστήματος 4/4 mils.
Πλεονεκτήματα των RT/duroid 5880 PCB
Τα πλεονεκτήματα της χρήσης RT/duroid 5880 είναι πολλά: ο χαμηλός ρυθμός απορρόφησης υγρασίας του μόλις 0,02% το καθιστά ιδανικό για περιβάλλοντα υψηλής υγρασίας,ενώ η χημική αντοχή του εξασφαλίζει μακροζωία κατά διαλύτες και αντιδραστήρεςΟ συνδυασμός αυτών των ιδιοτήτων καθιστά το RT/duroid 5880 την λύση επιλογής για τους σχεδιαστές που αναζητούν αξιοπιστία και απόδοση.
Εφαρμογές σε διάφορες βιομηχανίες
Το RT/duroid 5880 είναι ευπροσάρμοστο, βρίσκοντας τη θέση του σε διάφορες εφαρμογές, όπως οι εμπορικές αεροπορικές ευρυζωνικές κεραίες, τα συστήματα καθοδήγησης και οι ψηφιακές κεραίες ραδιοφώνου σημείο προς σημείο.Κάθε εφαρμογή επωφελείται από την ικανότητα του PCB να διατηρεί την ακεραιότητα του σήματος, ακόμη και σε δύσκολες συνθήκες.
Πρότυπα διασφάλισης ποιότητας και δοκιμών
Πριν από την αποστολή, κάθε RT/duroid 5880 PCB υποβάλλεται σε αυστηρές ηλεκτρικές δοκιμές, σύμφωνα με τα πρότυπα IPC-Class-2.για τη θέσπιση προτύπου για τα PCB υψηλών επιδόσεων.
Συμπέρασμα: Επιπτώσεις του RT/duroid 5880 στη βιομηχανία ηλεκτρονικών συσκευών
Το RT/duroid 5880 PCB είναι κάτι παραπάνω από μια απλή πλακέτα κυκλωμάτων, είναι ένα μετασχηματιστικό συστατικό που ανυψώνει τα σχέδια υψηλής συχνότητας σε νέα ύψη.RT/duroid 5880 είναι έτοιμος να διαμορφώσει το μέλλον της ηλεκτρονικής, καθιστώντας την απαραίτητη επιλογή για τους μηχανικούς και τους κατασκευαστές.
