RT / Duroid 6010.2LM 2 στρώμα PCB επιφάνειας για το σχεδιασμό κυκλώματος μικροκυμάτων

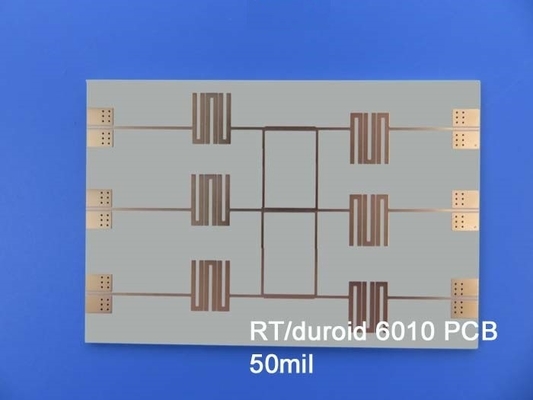

RT / Duroid 6010.2LM 2 Layer Pcb Board For Microwave Circuit Design
RT / Duroid 6010.2LM 2 Layer Pcb Board For Microwave Circuit Design RT / Duroid 6010.2LM 2 Layer Pcb Board For Microwave Circuit Design

Μεγάλες Εικόνας :  RT / Duroid 6010.2LM 2 στρώμα PCB επιφάνειας για το σχεδιασμό κυκλώματος μικροκυμάτων

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: NT2αρμόδιο Μέγεθος PCB: 46 mm x 54,3 mm = 1PCS, +/- 0,15 mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Ασημί εμβάπτισης
Αριθμός στρωμάτων: 2-στρώμα Μοντέλο: 10mil
Επισημαίνω:

RT διακοσμητική πλακέτα

,

Δυροειδής 6010.2LM 2 στρώσεων πλακέτες PCB

,

Πίνακας PCB μικροκυμάτων 2 στρωμάτων

Παρουσιάζουμε το RT/duroid 6010.2LM PCB, μια λύση υψηλών επιδόσεων ειδικά σχεδιασμένη για εφαρμογές ηλεκτρονικών κυκλωμάτων και μικροκυμάτων.Αυτό το στρώμα προσφέρει υψηλή διηλεκτρική σταθεράΣχεδιασμένο για χαμηλή απώλεια απόδοσης, ξεχωρίζει στις λειτουργίες X-band και κάτω,διασφάλιση αξιόπιστης και επαναλαμβανόμενης απόδοσης κύκλου.



Τι είναι το RT/duroid 6010.2LM;
Το RT/duroid 6010.2LM είναι ένα εξελιγμένο υλικό πλάσματος που αποτελείται από κεραμικά σύνθετα PTFE.όπου τα παραδοσιακά υλικά ενδέχεται να μην είναι επαρκήΗ υψηλή διηλεκτρική σταθερά και τα χαμηλά χαρακτηριστικά απώλειας καθιστούν αυτό το στρώμα ιδιαίτερα κατάλληλο για εφαρμογές που λειτουργούν σε συχνότητες ζώνης Χ και κάτω.



Βασικά χαρακτηριστικά
1Υψηλή διηλεκτρική σταθερά (Dk):
Το RT/duroid 6010.2LM διαθέτει Dk 10,2 ± 0,25 στα 10GHz..



2Χαμηλή απώλεια:
Με συντελεστή διάσπασης 0,0023 στα 10 GHz, το υλικό αυτό ελαχιστοποιεί την απώλεια σήματος, καθιστώντας το ιδανικό για εφαρμογές υψηλής συχνότητας.Αυτή η ιδιότητα είναι ζωτικής σημασίας για τη διατήρηση της ακεραιότητας του σήματος στις επικοινωνίες μικροκυμάτων.



3Θερμική σταθερότητα:
Η θερμοκρασία αποσύνθεσης (Td) του στρώματος είναι 500 °C, γεγονός που δείχνει την ικανότητά του να αντέχει σε υψηλές θερμοκρασίες κατά την επεξεργασία.σε συνδυασμό με χαμηλό συντελεστή θερμικής διαστολής (CTE) 24 ppm/°C στις κατευθύνσεις x και y και 47 ppm/°C στην κατεύθυνση z, εξασφαλίζει αξιόπιστη απόδοση σε διαφορετικές περιβαλλοντικές συνθήκες.



4Αντίσταση στην υγρασία:
Με ποσοστό απορρόφησης υγρασίας μόλις 0,01%, το RT/duroid 6010.2LM μετρώνει αποτελεσματικά τους κινδύνους που σχετίζονται με τις ηλεκτρικές απώλειες που σχετίζονται με την υγρασία, ενισχύοντας την αξιοπιστία των κυκλωμάτων.



5Διορισμός εύφλεκτης ικανότητας:
Το υλικό πληροί τον βαθμό εύφλεκτης ικανότητας V-0 σύμφωνα με το UL94, εξασφαλίζοντας την ασφάλεια σε εφαρμογές υψηλού κινδύνου.

Κατασκευή PCB


Ιδιοκτησία NT1 χημικό προϊόν Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 10.2±0.25 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη γραμμή
Η διηλεκτρική σταθερά,εΣχεδιασμός 10.7 Z   8GHz έως 40GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης,tanδ 0.0023 Z   10 GHz/A IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε -425 Z ppm/°C -50°C-170°C IPC-TM-650 2.5.5.5
Αντίσταση όγκου 5 x 105   Μωμ. Α IPC 2.5.17.1
Αντίσταση επιφάνειας 5 x 106   Μωμ. Α IPC 2.5.17.1
Ιδιότητες τεντώσεως ASTM D638 (0,1/min. ρυθμός συμπίεσης)
Το Μοντέλο του Γιανγκ 931 ((135) 559 ((81) Χ Y MPa ((kpsi) Α
Τελειώδης Άγχος 17(2.4) 13(1.9) Χ Y MPa ((kpsi) Α
Τελική Τάση 9 έως 15 7 έως 14 Χ Y % Α
Ιδιότητες συμπίεσης   ΑΣTM D695 (0,05/min. ρυθμός τριβής)
Το Μοντέλο του Γιανγκ 2144 (311) Z MPa ((kpsi) Α
Τελειώδης Άγχος 47(6.9) Z MPa ((kpsi) Α
Τελική Τάση 25 Z %
Μοντέλο κάμψης 4364 (633) 3751 (544) X MPa ((kpsi) Α ΑΣTM D790
Τελειώδης Άγχος 36 (5.2) 32 (4.4) Χ Y MPa ((kpsi) Α
Διαμόρφωση υπό φορτίο 0.261.3 Z Z % 24 ώρες/50°C/7MPa 24 ώρες/150°C/7MPa ΑΣTM D261
Απορρόφηση υγρασίας 0.01   % D48/50°C 0,050" (1,27mm) πάχος IPC-TM-650 2.6.2.1
Θερμική αγωγιμότητα 0.86   W/m/k 80°C ΑΣTM C518
Συντελεστής θερμικής διαστολής 24
24
47
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.41
Td 500   °C TGA   ΑΣTM D3850
Σφιχτότητα 3.1   g/cm3   ΑΣTM D792
Ειδική θερμότητα 1.00(0.239)   j/g/k
(BTU/ib/OF)
  Υπολογισμός
Σκουπίλα χαλκού 12.3 (2.1)   pi (N/mm) μετά την πλωτή συγκόλληση IPC-TM-650 2.4.8
Πυροδοσία V-0       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



SΣχεδιασμός
Το εν λόγω PCB είναι κατασκευασμένο με δύο στρώματα άκαμπτου σχεδιασμού, το οποίο περιλαμβάνει:



Διάταξη χαλκού 1: 35 μm
Υλικό πυρήνα: Rogers RT/duroid 6010.2LM, μεγέθους 0,254 mm (10 mil)
Διάταξη χαλκού 2: 35 μm



Μέγεθος και προδιαγραφές
Διάμετρος πλάκας: 46 mm x 54,3 mm, με ανοχή ± 0,15 mm.
Ελάχιστο ίχνος / χώρος: 4/4 mils, επιτρέποντας την ακριβή δρομολόγηση των σημάτων.
Ελάχιστο μέγεθος τρύπας: 0,5 mm, για διάφορους τύπους κατασκευαστικών στοιχείων.
Τελειωμένο πάχος πλάκας: 0,3 mm, βελτιστοποιώντας το προφίλ της πλάκας για συμπαγές χρήση.
Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) για τα εξωτερικά στρώματα, εξισορρόπηση της αγωγιμότητας και της θερμικής διάσπασης.



Εκτέλεση επιφάνειας και διασφάλιση ποιότητας
Επιφανειακό φινίρισμα: Ασημένιο βύθισης, παρέχοντας εξαιρετική συγκόλληση και προστασία από την οξείδωση.



Μεταλλική μεμβράνη και μάσκα συγκόλλησης: Η ανώτερη μεμβράνη είναι λευκή, ενώ η ανώτερη μεμβράνη συγκόλλησης είναι πράσινη, διευκολύνοντας την εύκολη αναγνώριση των εξαρτημάτων και των συνδέσεων.Η κάτω πλευρά δεν έχει μεταξοειδή ή μάσκα συγκόλλησης, μειώνοντας το κόστος και την πολυπλοκότητα.


Ηλεκτρική δοκιμή: Κάθε PCB υποβάλλεται σε 100% ηλεκτρική δοκιμή πριν από την αποστολή, διασφαλίζοντας ότι κάθε μονάδα πληροί αυστηρά πρότυπα ποιότητας.

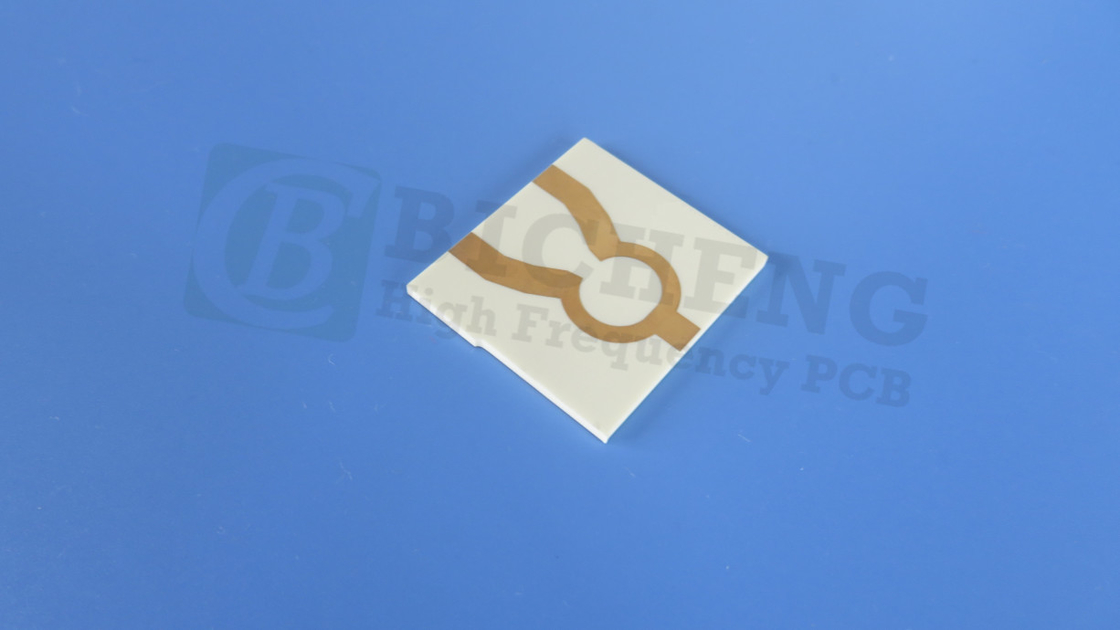

RT / Duroid 6010.2LM 2 στρώμα PCB επιφάνειας για το σχεδιασμό κυκλώματος μικροκυμάτων 0



Προορισμοί της χρήσης RT/duroid 6010.2LM PCB
1Μείωση μεγέθους κυκλώματος:
Η υψηλή διηλεκτρική σταθερά επιτρέπει μικρότερα σχέδια κυκλωμάτων, επιτρέποντας πιο συμπαγείς ηλεκτρονικές συσκευές.



2Βελτιωμένη απόδοση:
Τα χαρακτηριστικά χαμηλής απώλειας εξασφαλίζουν ότι τα σήματα παραμένουν ισχυρά, μειώνοντας την ανάγκη για πρόσθετους ενισχυτές ή προετοιμασία σήματος.



3Αξιόπιστη σε πολυεπίπεδα πλακάκια:
Η χαμηλή διεύρυνση του άξονα Z υποστηρίζει την ακεραιότητα των τρυπών που καλύπτονται, ζωτικής σημασίας για εφαρμογές πολυεπίπεδων.



4. Ανθεκτικότητα στους περιβαλλοντικούς παράγοντες:
Η χαμηλή απορρόφηση υγρασίας και η υψηλή θερμική σταθερότητα παρέχουν ισχυρές επιδόσεις σε διάφορες συνθήκες λειτουργίας.



5Συνεκτικότητα στην κατασκευή:
Τιγκ
Ο έλεγχος της διηλεκτρικής σταθεράς και του πάχους εξασφαλίζει επαναληπτή απόδοση σε όλες τις σειρές παραγωγής.



Υλικό PCB: Κηραμικό-PTFE σύνθετο
Ονομαστής: NT1απόδοση
Διορθωτική σταθερά: 10.2 ± 0,25 (επεξεργασία), 10.7 (σχεδιασμός)
Αριθμός στρωμάτων: 1 στρώμα, 2 στρώματα
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Δυνατότητα εκτόξευσης 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Γυμνό χαλκό, HASL, ENIG, Immersion κασσίτερο, Immersion Silver, OSP.



Τυπικές εφαρμογές
Η ευελιξία του RT/duroid 6010.2LM PCB του επιτρέπει να χρησιμοποιείται σε διάφορες εφαρμογές υψηλής τεχνολογίας, μεταξύ των οποίων:



Αντενές σύνδεσης: Χρησιμοποιούνται σε συσκευές ασύρματης επικοινωνίας για τη μετάδοση σήματος.
Συστήματα δορυφορικής επικοινωνίας: απαραίτητα για την αξιόπιστη μετάδοση δεδομένων σε εφαρμογές διαστήματος.

Ενισχυτές ισχύος: Κριτικά στοιχεία σε εφαρμογές ραδιοσυχνοτήτων, που παρέχουν την απαραίτητη ενίσχυση για σήματα.

Συστήματα αποφυγής συγκρούσεων αεροσκαφών: ζωτικής σημασίας για την ενίσχυση της ασφάλειας στην αεροπορία μέσω αποτελεσματικής επεξεργασίας σήματος.

Συστήματα προειδοποίησης επίγειων ραντάρ: Χρησιμοποιούνται σε στρατιωτικές και αμυντικές εφαρμογές για την ανίχνευση απειλών.



Συμπέρασμα
Το RT/duroid 6010.2LM PCB αποτελεί απόδειξη των εξελίξεων στην τεχνολογία PCB, αντιμετωπίζοντας τις αυξανόμενες απαιτήσεις για υψηλής συχνότητας απόδοση, αξιοπιστία,και τη μικροποίηση στον ηλεκτρονικό σχεδιασμόΟ μοναδικός συνδυασμός των χαρακτηριστικών και των πλεονεκτημάτων του το καθιστούν ιδανική επιλογή για τους μηχανικούς και τους κατασκευαστές που επιθυμούν να καινοτομήσουν στους τομείς των τηλεπικοινωνιών, της αεροδιαστημικής και της άμυνας.Επιλέγοντας το RT/duroid 6010.2LM PCB, δεν επενδύετε μόνο σε ανώτερη τεχνολογία, αλλά εξασφαλίζετε επίσης την επιτυχία των ηλεκτρονικών εφαρμογών σας σε μια ολοένα και πιο ανταγωνιστική αγορά.
