2 στρώμα TLY-5 βύθισμα Tin PCB για το έργο υψηλής συχνότητας

2 Layer TLY-5 Immersion Tin Pcb For High Frequency Project
2 Layer TLY-5 Immersion Tin Pcb For High Frequency Project 2 Layer TLY-5 Immersion Tin Pcb For High Frequency Project

Μεγάλες Εικόνας :  2 στρώμα TLY-5 βύθισμα Tin PCB για το έργο υψηλής συχνότητας

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: Επενδύσεις Μέγεθος PCB: 410,52 mm x 40 mm = 1PCS, +/- 0,15 mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Κασσίτερος βύθισης
Αριθμός στρωμάτων: 2 στρώμα Μοντέλο: 30 χιλιοστών
Επισημαίνω:

Πίνακες από κασσίτερο βύθισης TLY-5

,

Υψηλής συχνότητας έργο βύθισης κασσίτερου pcb

,

2 στρώσεις βύθισης κασσίτερου PCB

Επισκόπηση των λαμινισμένων υλικών TLY-5
Το θεμέλιο του TLY-5 PCB βρίσκεται στην προηγμένη του σύνθεση με λαμινάτο, κατασκευασμένο από ελαφριά υφαντική ίνα,Το TLY-5 προσφέρει ανώτερη σταθερότητα διαστάσεων σε σύγκριση με τα συμβατικά ενισχυμένα από τεμαχισμένες ίνες σύνθετα PTFEΗ σταθερότητα αυτή είναι κρίσιμη για την κατασκευή μεγάλου όγκου, όπου η συνέπεια και η αξιοπιστία είναι πρωταρχικές.



Βασικά χαρακτηριστικά υλικού

Δηλεκτρική σταθερά (Dk): Με τιμή 2,2 και σφιχτή ανοχή ±0,02 σε 10 GHz/23°C, το PCB TLY-5 εξασφαλίζει ελάχιστη απώλεια σήματος και εξαιρετική απόδοση σε περιβάλλοντα υψηλής συχνότητας.



Τάντζεντ απώλειας (Df): Σε μόλις 0,0009 στα 10 GHz, ο χαμηλός συντελεστής διάσπασης συμβάλλει στην υψηλή ακεραιότητα του σήματος, καθιστώντας το ιδανικό για εφαρμογές που απαιτούν ακρίβεια.



Απορρόφηση υγρασίας: Ένας ρυθμός απορρόφησης υγρασίας μόλις 0,02% ελαχιστοποιεί τον κίνδυνο υποβάθμισης της απόδοσης με την πάροδο του χρόνου, ιδιαίτερα σε υγρό περιβάλλον.



Οφέλη του TLY-5 PCB
1Διαστασιακά σταθερή.
Ένα από τα σημαντικότερα πλεονεκτήματα του TLY-5 PCB είναι η σταθερότητα των διαστάσεων του.μείωση του κινδύνου παραμόρφωσης ή παραμόρφωσης κατά τη διάρκεια της κατασκευής ή της λειτουργίας.



2. Χαμηλός συντελεστής διάσπασης
Η χαμηλή DF του TLY-5 PCB ενισχύει την ακεραιότητα του σήματος, καθιστώντας το κατάλληλο για εφαρμογές υψηλής συχνότητας όπου ακόμη και μικρές απώλειες μπορούν να οδηγήσουν σε σημαντικά προβλήματα απόδοσης.Αυτό το χαρακτηριστικό είναι κρίσιμο για τα συστήματα ραντάρ αυτοκινήτων και τις κεραίες χιλιοστών κυμάτων.



3. Χαμηλή απορρόφηση υγρασίας
Η ελάχιστη απορρόφηση υγρασίας του PCB TLY-5 προστατεύει από την υποβάθμιση των επιδόσεων.Αυτό το χαρακτηριστικό είναι ιδιαίτερα ευεργετικό σε εξωτερικές εφαρμογές ή περιβάλλοντα με μεταβαλλόμενα επίπεδα υγρασίας.



4. Υψηλή αντοχή σε φλούδα χαλκού
Το PCB TLY-5 διαθέτει υψηλή αντοχή στο φάλαινα χαλκού, εξασφαλίζοντας αντοχή και αξιοπιστία σε απαιτητικές εφαρμογές.Αυτό το χαρακτηριστικό είναι απαραίτητο για να εξασφαλιστεί ότι τα αγωγικά στρώματα παραμένουν άθικτα υπό μηχανική πίεση.



5Ομοιόμορφη διηλεκτρική σταθερά
Η σταθερή διηλεκτρική σταθερά σε όλα τα επίπεδα επιτρέπει προβλέψιμη απόδοση, η οποία είναι ζωτικής σημασίας για εφαρμογές που απαιτούν ακρίβεια στη μετάδοση σήματος.



ΤΥ ΤΙΠΙΚΕΣ ΑΛΛΟΣ
Ιδιοκτησία Μέθοδος δοκιμής Μονάδα Αξία Μονάδα Αξία
DK σε 10 GHz IPC-650 2.5.5.5   2.2   2.2
Df σε 10 GHz IPC-650 2.5.5.5   0.0009   0.0009
Απορρόφηση υγρασίας IPC-650 2.6.2.1 % 0.02 % 0.02
Ηλεκτρική διάσπαση IPC-650 2.5.6 kV > 45 kV > 45
Δυνατότητα διηλεκτρικής ΑΣTM D 149 V/mil 2,693 V/mil 106,023
Αντίσταση όγκου IPC-650 2.5.17.1 ((μετά από αυξημένη θερμοκρασία.) Mohms/cm 1010 Mohms/cm 1010
Αντίσταση όγκου IPC-650 2.5.17.1 ((μετά την υγρασία) Mohms/cm 1010 Mohms/cm 109
Αντίσταση επιφάνειας IPC-650 2.5.17.1 ((μετά από αυξημένη θερμοκρασία.) Μοχμς 108 Μοχμς 108
Αντίσταση επιφάνειας IPC-650 2.5.17.1 ((μετά την υγρασία) Μοχμς 108 Μοχμς 108
Δυνατότητα ευελιξίας (MD) IPC-650 2.4.4 σπι 14,057 Επικαιροποίηση 96.91
Ελαστική δύναμη (CD) IPC-650 2.4.4 σπι 12,955 Επικαιροποίηση 89.32
Δυνατότητα απολέπισης ((1⁄2 oz.ed χαλκό) IPC-650 2.4.8 Ιβ./ίντσες 11 Α/χμ 1.96
Δυνατότητα αποτρίχωσης ((1 ουγκιές.CL1 χαλκό) IPC-650 2.4.8 Ιβ./ίντσες 16 Α/χμ 2.86
Δυνατότητα απολέπισης ((1 ουγκιά..CV1 χαλκό) IPC-650 2.4.8 Ιβ./ίντσες 17 Α/χμ 3.04
Δυνατότητα της φλούδας IPC-650 2.4.8 (μετά από αυξημένη θερμοκρασία) Ιβ./ίντσες 13 Α/χμ 2.32
Το μοντέλο του Γιάνγκ. ΑΣTM D 3039/IPC-650 2.4.19 σπι 1.4 x 106 Επικαιροποίηση 9.65 x 103
Αναλογία Poisson (MD) ΑΣTM D 3039/IPC-650 2.4.19   0.21   0.21
Θερμική αγωγιμότητα ΑΣTM F 433 W/M*K 0.22 W/M*K 0.22
Διαμετρική Σταθερότητα (MD,10mil) IPC-650 2.4.39 (μέσος όρος μετά το ψήσιμο και τη θερμική πίεση) mils/inch -Ούτε ένα.038   -Ούτε ένα.038
Διαμετρική σταθερότητα (CD,10mil) IPC-650 2.4.39 (μέσος όρος μετά το ψήσιμο και τη θερμική πίεση) mils/inch -Ούτε ένα.031   -Ούτε ένα.031
Πληθυσμός ((Ειδική βαρύτητα) ΑΣTM D 792 g/cm3 2.19 g/cm3 2.19
CTE (άξονας Χ) (25-260°C) ΑΣTM D 3386 (TMA) ppm/°C 26 ppm/°C 26
CTE (άξονας Y) (25-260°C) ΑΣTM D 3386 (TMA) ppm/°C 15 ppm/°C 15
Δείκτης CTE ((Z)) 25-260°C ΑΣTM D 3386 (TMA) ppm/°C 217 ppm/°C 217
Εκπομπές αερίων από την NASA     0.01   0.01
Η NASA εκλύει αέρια (% CVCM)     0.01   0.01
Η NASA εκλύει αέρια.     0.00   0.00
Αξιολόγηση εύφλεκτης ικανότητας UL-94 UL-94   V-0   V-0



Λεπτομέρειες κατασκευής
Το εν λόγω PCB είναι κατασκευασμένο ως δύο στρώσεις άκαμπτης πλακέτας, ειδικά σχεδιασμένη για τις ανάγκες των εφαρμογών υψηλής συχνότητας.
κατασκευή:



Τάγματα χαλκού: Κάθε στρώμα χαλκού μετρά 35 μm, παρέχοντας εξαιρετική αγωγιμότητα.



Υλικό πυρήνα: Ο πυρήνας του TLY-5 έχει πάχος 0,762 mm (30 mil), συμβάλλοντας στη μηχανική σταθερότητα του πίνακα.



Ελάχιστο μέγεθος ίχνη και τρύπες: Η πλακέτα υποστηρίζει ένα ελάχιστο ίχνος / χώρο 4/5 mils και ένα ελάχιστο μέγεθος τρύπας 0,3 mm, επιτρέποντας περίπλοκα σχέδια και τοποθετήσεις υψηλής πυκνότητας.



Μονάδα και βάρος: Το πάχος της τελικής πλάκας είναι 0,8 mm, με βάρος χαλκού 1,4 ml στα εξωτερικά στρώματα, εξασφαλίζοντας επαρκή αγωγιμότητα χωρίς να συμβιβάζεται με το μέγεθος.



Διασφάλιση ποιότητας
Πριν από την αποστολή, κάθε PCB TLY-5 υποβάλλεται σε ηλεκτρική δοκιμή 100% για να εξασφαλιστεί η λειτουργικότητα και η αξιοπιστία.

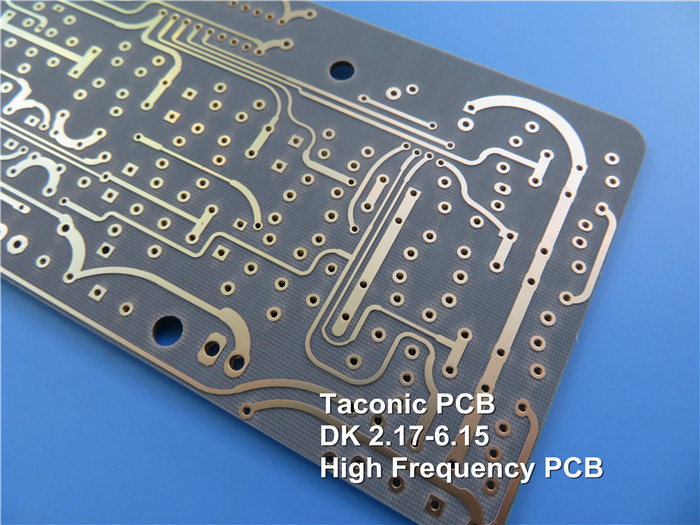

2 στρώμα TLY-5 βύθισμα Tin PCB για το έργο υψηλής συχνότητας 0



Εφαρμογές του TLY-5 PCB
Το TLY-5 PCB είναι ευέλικτο και ιδανικό για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:



Οχηματολογικό ραντάρ: κρίσιμο για προηγμένα συστήματα υποστήριξης οδηγού (ADAS), το TLY-5 PCB υποστηρίζει σήματα υψηλής συχνότητας που είναι απαραίτητα για ακριβή ανίχνευση και πλοήγηση.



Δορυφορικές και κυτταρικές επικοινωνίες: Η χαμηλή απώλεια και τα σταθερά χαρακτηριστικά της καθιστούν κατάλληλη για συσκευές επικοινωνίας που λειτουργούν σε δύσκολα περιβάλλοντα.



Ενισχυτές ισχύος: Το TLY-5 PCB έχει σχεδιαστεί για να χειρίζεται υψηλά επίπεδα ισχύος, καθιστώντας το εξαιρετική επιλογή για την ενίσχυση σημάτων σε διάφορες εφαρμογές.



ΛΕΜ, ΛΝΑ και ΛΕΜ: Αυτά τα στοιχεία είναι απαραίτητα στην δορυφορική τεχνολογία και το TLY-5 PCB εξασφαλίζει βέλτιστες επιδόσεις στην λήψη και επεξεργασία σήματος.



Αεροδιαστημικές εφαρμογές: Με την ελαφριά και σταθερή κατασκευή του, το TLY-5 PCB είναι μια αξιόπιστη επιλογή για την αεροδιαστημική ηλεκτρονική, όπου η απόδοση και η αξιοπιστία είναι κρίσιμες.



Εφαρμογές ζώνης Ka, E και W: Το TLY-5 PCB έχει σχεδιαστεί για να λειτουργεί αποτελεσματικά σε αυτές τις ζώνες υψηλών συχνοτήτων, καθιστώντας το κατάλληλο για προηγμένες τεχνολογίες επικοινωνίας.



Συμπέρασμα
Το TLY-5 PCB αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία των κυκλωμάτων.και εξαιρετικές διηλεκτρικές επιδόσεις, καθιστώντας την ιδανική λύση για εφαρμογές υψηλής συχνότητας σε διάφορες βιομηχανίες.Το TLY-5 PCB είναι έτοιμο να ανταποκριθεί στις προκλήσεις των αυριανών ηλεκτρονικών απαιτήσεων.

Για τους μηχανικούς και τους κατασκευαστές που αναζητούν μια αξιόπιστη λύση PCB υψηλής απόδοσης, το TLY-5 είναι μια επένδυση στην ποιότητα και την καινοτομία που θα οδηγήσει στην επιτυχία στο σημερινό ανταγωνιστικό τοπίο.

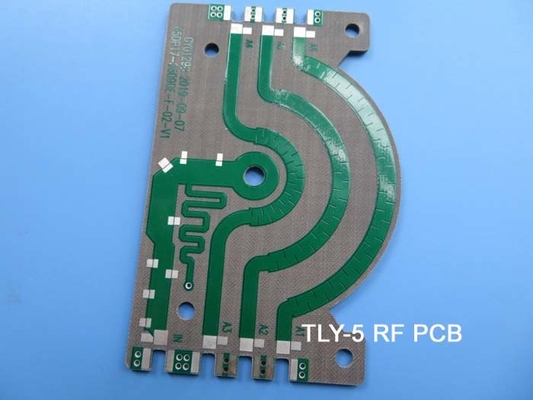

2 στρώμα TLY-5 βύθισμα Tin PCB για το έργο υψηλής συχνότητας 1
