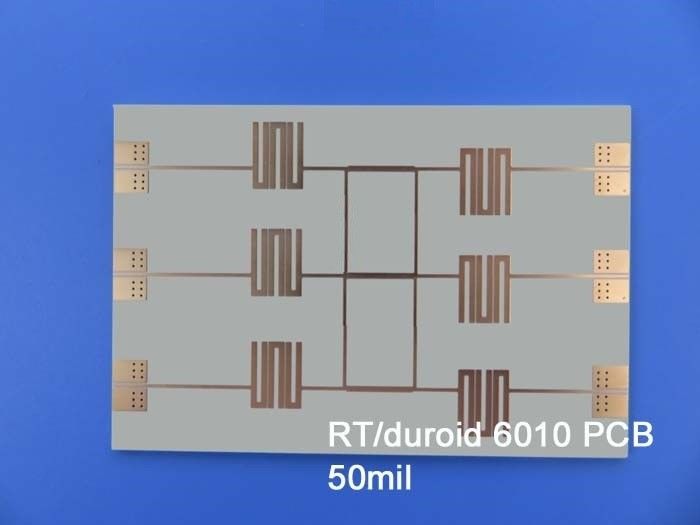

RT duroid 6010.2LM PCB 50mil Immersion Gold for RF Patch Antennas
RT duroid 6010.2LM PCB 50mil Immersion Gold for RF Patch Antennas

Μεγάλες Εικόνας :  NT1 χημικό υλικό

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: Rogers RT/duroid 6010.2LM Κέντρο Αριθμός στρωμάτων: 2-στρώμα
Μέγεθος PCB: 78 mm x 98 mm = 1PCS, +/- 0,15 mm Μοντέλο: 1.39mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Χρυσός βύθισης
Επισημαίνω:

50ml PCB καταδύσεων χρυσού

,

Ραδιοφωνικές κεραίες συσσωρευτών PCB

,

NT1 χημικό προϊόν

Στον ταχέως εξελισσόμενο κόσμο της ηλεκτρονικής, η αναζήτηση απόδοσης απαιτεί συχνά καινοτόμα υλικά και τεχνολογίες.Το 2LM PCB διακρίνεται ως η κορυφαία λύση για μηχανικούς και σχεδιαστές που εργάζονται σε εφαρμογές ηλεκτρονικών κυκλωμάτων και μικροκυμάτων. .

Κατανοηση RT/duroid 6010.2LM



Το RT/duroid 6010.2LM είναι ένα κεραμικό-PTFE σύνθετο υλικό γνωστό για τα υψηλά διηλεκτρικά σταθερά και τις χαμηλές απώλειες του.Αυτό το στρώμα είναι ιδανικό για κυκλώματα που λειτουργούν σε συχνότητες ζώνης Χ και κάτωΟι μοναδικές του ιδιότητες επιτρέπουν στους σχεδιαστές να μειώνουν το μέγεθος των κυκλωμάτων χωρίς να θυσιάζουν την απόδοση, καθιστώντας το ζωτικό πλεονέκτημα στα σύγχρονα ηλεκτρονικά σχέδια.



Βασικά χαρακτηριστικά και προδιαγραφές



1Υψηλή διηλεκτρική σταθερά (Dk):
Το RT/duroid 6010.2LM διαθέτει διηλεκτρική σταθερά 10,2 ± 0,25 στα 10GHz.το οποίο είναι ιδιαίτερα ευεργετικό σε συμπαγές ηλεκτρονικές συσκευές όπου ο χώρος είναι πολύτιμος.



2. Χαμηλός συντελεστής διάσπασης:
Με συντελεστή διάσπασης μόλις 0,0023 στα 10GHz, αυτό το PCB ελαχιστοποιεί την απώλεια σήματος, εξασφαλίζοντας ότι τα σήματα υψηλής συχνότητας διατηρούν την ακεραιότητά τους ακόμη και σε μεγαλύτερες αποστάσεις.Αυτό το χαρακτηριστικό είναι κρίσιμο για εφαρμογές όπως δορυφορικές επικοινωνίες και συστήματα ραντάρ..



3Θερμική σταθερότητα:
Το PCB παρουσιάζει θερμοκρασία αποσύνθεσης (Td) 500°C, εξασφαλίζοντας ότι μπορεί να αντέξει ακραίες συνθήκες λειτουργίας.Αυτή η θερμική ανθεκτικότητα είναι απαραίτητη για εφαρμογές σε περιβάλλοντα όπου οι διακυμάνσεις θερμοκρασίας είναι κοινές.



4Αντίσταση στην υγρασία:
Με ποσοστό απορρόφησης υγρασίας μόλις 0,01%, το RT/duroid 6010.2LM μειώνει σημαντικά τον κίνδυνο ηλεκτρικής απώλειας λόγω υγρασίας.Αυτό το χαρακτηριστικό είναι ιδιαίτερα σημαντικό σε εξωτερικά περιβάλλοντα ή σε περιβάλλοντα υψηλής υγρασίας, όπου η υγρασία μπορεί να θέσει σε κίνδυνο τις επιδόσεις του κυκλώματος.



5Ελεγχόμενη θερμική επέκταση:
Το PCB παρουσιάζει χαμηλούς συντελεστές θερμικής διαστολής (CTE) 24 ppm/°C στις κατευθύνσεις X και Y και 47 ppm/°C στην κατεύθυνση Z.Αυτή η ιδιότητα εξασφαλίζει αξιόπιστη επικάλυψη μέσω τρυπών και ελαχιστοποιεί τον κίνδυνο αποστρωματοποίησης σε πολυεπίπεδα πλακάκια.



NT1 χημική ουσία
Ιδιοκτησία NT1 χημικό προϊόν Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 10.2±0.25 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη γραμμή
Η διηλεκτρική σταθερά,εΣχεδιασμός 10.7 Z   8GHz έως 40GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης,tanδ 0.0023 Z   10 GHz/A IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε -425 Z ppm/°C -50°C-170°C IPC-TM-650 2.5.5.5
Αντίσταση όγκου 5 x 105   Μωμ. Α IPC 2.5.17.1
Αντίσταση επιφάνειας 5 x 106   Μωμ. Α IPC 2.5.17.1
Ιδιότητες τεντώσεως ASTM D638 (0,1/min. ρυθμός συμπίεσης)
Το Μοντέλο του Γιανγκ 931 ((135) 559 ((81) Χ Y MPa ((kpsi) Α
Τελειώδης Άγχος 17(2.4) 13(1.9) Χ Y MPa ((kpsi) Α
Τελική Τάση 9 έως 15 7 έως 14 Χ Y % Α
Ιδιότητες συμπίεσης   ΑΣTM D695 (0,05/min. ρυθμός τριβής)
Το Μοντέλο του Γιανγκ 2144 (311) Z MPa ((kpsi) Α
Τελειώδης Άγχος 47(6.9) Z MPa ((kpsi) Α
Τελική Τάση 25 Z %
Μοντέλο κάμψης 4364 (633) 3751 (544) X MPa ((kpsi) Α ΑΣTM D790
Τελειώδης Άγχος 36 (5.2) 32 (4.4) Χ Y MPa ((kpsi) Α
Διαμόρφωση υπό φορτίο 0.261.3 Z Z % 24 ώρες/50°C/7MPa 24 ώρες/150°C/7MPa ΑΣTM D261
Απορρόφηση υγρασίας 0.01   % D48/50°C 0,050" (1,27mm) πάχος IPC-TM-650 2.6.2.1
Θερμική αγωγιμότητα 0.86   W/m/k 80°C ΑΣTM C518
Συντελεστής θερμικής διαστολής 24
24
47
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.41
Td 500   °C TGA   ΑΣTM D3850
Σφιχτότητα 3.1   g/cm3   ΑΣTM D792
Ειδική θερμότητα 1.00(0.239)   j/g/k
(BTU/ib/OF)
  Υπολογισμός
Σκουπίλα χαλκού 12.3 (2.1)   pi (N/mm) μετά την πλωτή συγκόλληση IPC-TM-650 2.4.8
Πυροδοσία V-0       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



Λεπτομέρειες κατασκευής

Το RT/duroid 6010.2LM PCB κατασκευάζεται σχολαστικά με τις ακόλουθες προδιαγραφές:



- Στάκεπ: 2 στρώματα άκαμπτο PCB


- Τάγματα χαλκού: Κάθε στρώμα χαλκού έχει πάχος 35 μm, παρέχοντας ισχυρή αγωγιμότητα.


- Βασικό υλικό: Ο πυρήνας RT/duroid 6010.2LM μήκους 1,27 mm (50 mil) αποτελεί την καρδιά του PCB, παρέχοντας τις βασικές διηλεκτρικές ιδιότητες.


- Προδιαγραφές για τα ίχνη και τις τρύπες: Το ελάχιστο ίχνος / χώρος είναι 5/6 mils και το ελάχιστο μέγεθος τρύπας είναι 0,4 mm, επιτρέποντας περίπλοκα σχέδια.


- Επιφανειακό φινίρισμα: Το χρυσαφένιο φινίρισμα βύθισης βελτιώνει τη συγκόλληση και παρέχει εξαιρετική προστασία από την οξείδωση.



Διασφάλιση ποιότητας



Η ποιότητα είναι πρωταρχικής σημασίας στην κατασκευή PCB, και το RT/duroid 6010.2LM PCB συμμορφώνεται με τα πρότυπα IPC-Class-2.διασφάλιση της αξιοπιστίας και της απόδοσης σε κρίσιμες εφαρμογές.



Προορισμοί της χρήσης RT/duroid 6010.2LM PCB



1.Μείωση μεγέθους κυκλώματος:Η υψηλή διηλεκτρική σταθερά επιτρέπει στους σχεδιαστές να δημιουργούν μικρότερα, πιο αποδοτικά κυκλώματα, το οποίο είναι ιδιαίτερα επωφελές στις σύγχρονες συμπαγείς συσκευές.



2.Χαμηλή απόδοση απώλειας:Ο χαμηλός συντελεστής διάσπασης εξασφαλίζει τη μετάδοση των σημάτων με ελάχιστες απώλειες,κρίσιμο για τη διατήρηση της ακεραιότητας των σημάτων υψηλής συχνότητας σε εφαρμογές όπως ενισχυτές ισχύος και δορυφορικές επικοινωνίες.



3.Αξιόπιστη σε σκληρά περιβάλλοντα:Με χαμηλή απορρόφηση υγρασίας και υψηλή θερμική σταθερότητα, αυτό το PCB μπορεί να λειτουργήσει αξιόπιστα σε μια ποικιλία από δύσκολα περιβάλλοντα, καθιστώντας το κατάλληλο για εφαρμογές στην αεροπορία, τις τηλεπικοινωνίες,και άμυνας.



4.Επιδόσεις επαναλαμβανόμενου κυκλώματος:Ο αυστηρός έλεγχος της διηλεκτρικής σταθεράς και του πάχους μεταφράζεται σε συνεπή απόδοση σε πολλαπλές σανίδες, ένας ουσιαστικός παράγοντας για μαζική παραγωγή.



Υλικό PCB: Κηραμικό-PTFE σύνθετο
Ονομαστής: NT1απόδοση
Διορθωτική σταθερά: 10.2 ± 0,25 (επεξεργασία), 10.7 (σχεδιασμός)
Αριθμός στρωμάτων: 1 στρώμα, 2 στρώματα
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Δυνατότητα εκτόξευσης 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Γυμνό χαλκό, HASL, ENIG, Immersion κασσίτερο, Immersion Silver, OSP.



NT1 χημικό υλικό 0



Τυπικές εφαρμογές

Η ευελιξία του RT/duroid 6010.2LM PCB το καθιστά κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:



- Αντενές επικάλυψης: ιδανικές για συστήματα ασύρματης επικοινωνίας όπου ο χώρος και η αποτελεσματικότητα είναι κρίσιμες.


- Συστήματα δορυφορικής επικοινωνίας: Τα χαρακτηριστικά της χαμηλής απώλειας ενισχύουν την ακεραιότητα του σήματος σε μεγάλες αποστάσεις.


- Ενισχυτές ισχύος: Σχεδιασμένα για να χειρίζονται σήματα υψηλής συχνότητας με ελάχιστη απώλεια, καθιστώντας τα κατάλληλα για εφαρμογές ραδιοσυχνοτήτων.


- Συστήματα αποφυγής συγκρούσεων αεροσκαφών: Η αξιοπιστία και η απόδοση είναι κρίσιμες στις αεροδιαστημικές εφαρμογές, όπου η ασφάλεια είναι πρωταρχικής σημασίας.


- Συστήματα προειδοποίησης από επίγεια ραντάρ: Η υψηλή θερμική σταθερότητα των PCB και η χαμηλή απορρόφηση υγρασίας συμβάλλουν στην αποτελεσματική απόδοση των συστημάτων ραντάρ.



Συμπεράσματα

Το RT/duroid 6010.2LM PCB αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία PCB, προσφέροντας έναν μοναδικό συνδυασμό υψηλής διηλεκτρικής σταθεράς, χαμηλής απώλειας και ισχυρής θερμικής σταθερότητας.Με την σχολαστική κατασκευή και την αυστηρή διασφάλιση ποιότηταςΤο RT/duroid 6010 είναι ένα από τα πιο ευέλικτα συστήματα ηλεκτρονικής επικοινωνίας που διαθέτει η βιομηχανία.Το 2LM PCB είναι ένα βασικό συστατικό για την επίτευξη βέλτιστης απόδοσης και αξιοπιστίας.



Εξερευνήστε τις δυνατότητες με το RT/duroid 6010.2LM και ανυψώστε τα σχέδιά σας σε νέα ύψη!
