Υλικό: | RF-60TC- 0,508 mm (20mil) | Αριθμός στρωμάτων: | 4-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 200 mm x 62 mm = 1PCS, +/- 0,15 mm | Μοντέλο: | 0,6 χλστ |
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Χρυσός βύθισης |
Επισημαίνω: | Δύο στρώματα PCB υψηλών επιδόσεων,RF-60TC PCB υψηλών επιδόσεων,Μικροκυμάτων PCB υψηλών επιδόσεων |

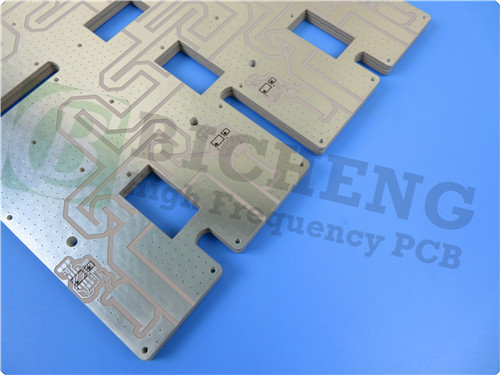

Είμαστε ενθουσιασμένοι που παρουσιάζουμε το νέο μας PCB: το RF-60TC PCB. Σχεδιασμένο ειδικά για τις αυστηρές απαιτήσεις των εφαρμογών RF και μικροκυμάτων,το RF-60TC PCB θέτει ένα νέο πρότυπο στην τεχνολογία υψηλής συχνότητας.
Βασικά χαρακτηριστικά των PCB RF-60TC
Το RF-60TC PCB είναι κατασκευασμένο από ένα μοναδικό κεραμικό γεμάτο, γυάλινο ενισχυμένο στρώμα PTFE, παρέχοντας πολλά πλεονεκτήματα σε σχέση με τα παραδοσιακά υλικά.
- Υψηλή θερμική αγωγιμότητα: Με τιμές θερμικής αγωγιμότητας έως 1,05 W/M*K (1 oz χαλκού), η RF-60TC εξαλείφει αποτελεσματικά τη θερμότητα, κρίσιμη για τη διατήρηση των επιδόσεων σε εφαρμογές υψηλής ισχύος.
- Η διηλεκτρική σταθερά είναι 6.15: Στα 10 GHz, αυτό το χαρακτηριστικό εξασφαλίζει εξαιρετική ακεραιότητα του σήματος και ελάχιστη απώλεια σήματος.
- Χαμηλός συντελεστής διάσπασης: Ένας χαμηλός συντελεστής διάσπασης 0,002 σε 10 GHz/23°C αυξάνει την αποδοτικότητα, ιδιαίτερα σε εφαρμογές υψηλού κέρδους.
Τυπικές τιμές RF-60TC | |||||
Ιδιοκτησία | Μέθοδος δοκιμής | Μονάδα | Αξία | Μονάδα | Αξία |
Dk @ 10 GHz | IPC-650 2.5.5.5.1 (Αναπροσαρμοσμένη) | 60,15 ± 0.15 | 60,15 ± 0.15 | ||
Df @ 10 GHz | IPC-650 2.5.5.5.1 (Αναπροσαρμοσμένη) | 0.002 | 0.002 | ||
TcK | ppm/°C | - Τρία.581 | ppm/°C | - Τρία.581 | |
Ηλεκτρική διάσπαση | IPC-650 2.5.6 | kV | 55 | kV | 55 |
Δυνατότητα διηλεκτρικής | IPC-650 2.5.6.2 | V/mil | 550 | Ε/μμ | 21,654 |
Αντίσταση τόξου | IPC-650 2.5.1 | Δευτερόλεπτα | > 180 | Δευτερόλεπτα | > 180 |
Απορρόφηση υγρασίας | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
Δυνατότητα κάμψης (MD) | IPC-650 2.4.4 | σπι | 10,000 | Επικαιροποίηση | 69 |
Δυνατότητα κάμψης (CD) | IPC-650 2.4.4 | σπι | 9,000 | Επικαιροποίηση | 62 |
Δυνατότητα τράβηξης (MD) | IPC-650 2.4.19 | σπι | 9,000 | Επικαιροποίηση | 62 |
Δυνατότητα τράβηξης (CD) | IPC-650 2.4.19 | σπι | 7,000 | Επικαιροποίηση | 48 |
Μοντέλο νεολαίας (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | kpsi | 721 | Επικαιροποίηση | 4971 |
Ποσοστό Poisson's (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.155 | 0.155 | ||
Δυνατότητα απολέπισης (1 oz. ED) | IPC-650 2.4.8 | Λιβρά/μέσα | 8 | Α/χμ | 1.43 |
Θερμική αγωγιμότητα (μη καλυμμένη) | IPC-650 2.4.50 | W/M*K | 0.9 | W/M*K | 0.9 |
Θερμική αγωγιμότητα (CH/CH) | IPC-650 2.4.50 | W/M*K | 1 | W/M*K | 1 |
Θερμική αγωγιμότητα (C1/C1) | IPC-650 2.4.50 | W/M*K | 1.05 | W/M*K | 1.05 |
Διαμετρική σταθερότητα (MD) | IPC-650 2.4.39 Τμήμα 5.4 (Μετά τη μαγειρική) | χιλιοστά | 0.01 | mm/M | 0.01 |
Διαμετρική σταθερότητα (CD) | IPC-650 2.4.39 Τμήμα 5.4 (Μετά τη μαγειρική) | χιλιοστά | 0.69 | mm/M | 0.69 |
Διαμετρική σταθερότητα (MD) | IPC-650 2.4.39 Τμήμα 5.5 (Θερμική πίεση) | χιλιοστά | 0.06 | mm/M | 0.06 |
Διαμετρική σταθερότητα (CD) | IPC-650 2.4.39 Τμήμα 5.5 (Θερμική πίεση) | χιλιοστά | 0.8 | mm/M | 0.8 |
Αντίσταση επιφάνειας | IPC-650 2.5.17.1 (Μετά την υγρασία) | Μωμ. | 1.0 x 108 | Μωμ. | 1.0 x 108 |
Αντίσταση όγκου | IPC-650 2.5.17.1 (Μετά την υγρασία) | Mohm/cm | 1.0 x 108 | Mohm/cm | 1.0 x 108 |
ΚΤΕ (άξονας X, Y) | IPC-650 2.4.41 (RT- 150 °C) | ppm/°C | 9.9 | ppm/°C | 9.9 |
ΚΤΕ (άξονας Z) | IPC-650 2.4.41 (RT- 150 °C) | ppm/°C | 40 | ppm/°C | 40 |
Πληθυσμός (ειδική βαρύτητα) | IPC-650 2.3.5 | g/cm3 | 2.84 | g/cm3 | 2.84 |
Ειδική θερμότητα | IPC-650 2.4.50 | Δ/γΚ | 0.94 | Δ/γΚ | 0.94 |
Td (2% Wt. απώλεια) | IPC - 650 2.4.24.6 / TGA | °F | 930 | °C | 500 |
Td (5% απώλεια βάρους) | IPC - 650 2.4.24.6 / TGA | °F | 960 | °C | 515 |
Αξιολόγηση εύφλεκτης ικανότητας | UL 94 | V-0 | V-0 |
Η Θερμική Οδηγικότητα και η Σημασία Της
Η ανώτερη θερμική αγωγιμότητα του PCB RF-60TC επιτρέπει χαμηλότερες θερμοκρασίες λειτουργίας,παράταση της διάρκειας ζωής των δραστικών συστατικών και βελτίωση της μακροπρόθεσμης αξιοπιστίαςΑυτό το χαρακτηριστικό είναι ιδιαίτερα ευεργετικό σε περιβάλλοντα όπου η συσσώρευση θερμότητας μπορεί να θέσει σε κίνδυνο τις επιδόσεις.
Διηλεκτρικές Ιδιότητες που Βελτιώνουν την Απόδοση
Το RF-60TC PCB διαθέτει εξαιρετικές διηλεκτρικές ιδιότητες, συμπεριλαμβανομένης μιας σταθερής διηλεκτρικής σταθεράς σε συχνότητα και θερμοκρασία.το RF-60TC διατηρεί την ακεραιότητα του σήματος σε ευρύ φάσμα θερμοκρασιών, καθιστώντας το κατάλληλο για διαφορετικές συνθήκες λειτουργίας.
Σταθερότητα διαστάσεων για περίπλοκα σχέδια
Ένα από τα χαρακτηριστικά του RF-60TC PCB είναι η σταθερότητα των διαστάσεων του, με χαμηλούς θερμικούς συντελεστές διαστολής (CTE) 9,9 ppm/°C (άξονας X/Y) και 40 ppm/°C (άξονας Z).Αυτή η σταθερότητα είναι απαραίτητη για την κατασκευή πολυεπίπεδων PCB υψηλού αριθμού στρωμάτων, εξασφαλίζοντας αξιόπιστες συνδέσεις με τρύπες και διατηρώντας την ακεραιότητα των επιδόσεων καθ' όλη τη διάρκεια ζωής του PCB.
Σκληρά πρότυπα διασφάλισης ποιότητας
Στην Bicheng, η διασφάλιση της ποιότητας είναι πρωταρχική. Κάθε PCB από εμάς υποβάλλεται σε ολοκληρωμένη 100% ηλεκτρική δοκιμή πριν από την αποστολή, τηρώντας τα πρότυπα IPC-Class-2.Αυτή η αυστηρή δοκιμή εξασφαλίζει ότι κάθε PCB πληροί τις υψηλές προσδοκίες απόδοσης, παρέχοντας εμπιστοσύνη στους μηχανικούς και τους σχεδιαστές.
Υλικό PCB: | Κηραμικά γεμάτα υαλοπλαστικά με βάση το PTFE |
Ονομασία: | RF-60TC |
Διορθωτική σταθερά: | 6.15 |
Αριθμός στρωμάτων: | Διπλό στρώμα, πολυστρώμα, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm) |
Μονάδα διαμόρφωσης: | 10mil (0.254mm); 20mil (0.508mm), 25mil ((0.635mm); 30mil (0.762mm), 60mil (1.524mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Χάλκινο χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP κλπ. |
Εφαρμογές των PCB RF-60TC σε διάφορες βιομηχανίες
Η ευελιξία του PCB RF-60TC του επιτρέπει να υπερέχει σε πολυάριθμες εφαρμογές, μεταξύ των οποίων:
- Αυξητές υψηλής ισχύος: Ιδανικοί για ενισχυτές ισχύος ραδιοσυχνοτήτων που απαιτούν αποτελεσματική διάχυση θερμότητας και αξιόπιστη απόδοση.
- Μικροσκοπικές κεραίες: Ιδανικές για συμπαγές σχεδιασμό, όπως κεραίες GPS και αναγνώστες RFID, όπου ο χώρος είναι ένα πριμο.
- Φιλτράρια, συνδετήρες και διαχωριστές: Βασικά συστατικά στα συστήματα RF, το PCB RF-60TC υποστηρίζει προηγμένη διαχείριση σήματος.
- Τηλεπικοινωνίες μέσω δορυφόρου: σχεδιασμένα για να ανταποκρίνονται στις απαιτητικές απαιτήσεις της δορυφορικής τεχνολογίας, εξασφαλίζοντας ισχυρές επιδόσεις σε κρίσιμες εφαρμογές.
Σύγκριση με τα παραδοσιακά υλικά PCB
Σε σύγκριση με τα παραδοσιακά υλικά PCB, το RF-60TC προσφέρει ανώτερα χαρακτηριστικά απόδοσης.και σταθερότητα διαστάσεων το καθιστούν προτιμώμενη επιλογή για εφαρμογές υψηλής συχνότητας, επιτρέποντας στους μηχανικούς να σπρώξουν τα όρια του σχεδιασμού και της λειτουργικότητας.
Μελλοντικές τάσεις στην τεχνολογία PCB
Καθώς η βιομηχανία ηλεκτρονικών εξακολουθεί να εξελίσσεται, αναμένεται να αυξηθεί η ζήτηση για PCB υψηλών επιδόσεων όπως το RF-60TC.Οι καινοτομίες στα υλικά και τις διαδικασίες κατασκευής θα οδηγήσουν σε ακόμη πιο προηγμένες λύσεις που θα βελτιώσουν την απόδοση και την αξιοπιστία στις εφαρμογές ραδιοσυχνοτήτων και μικροκυμάτων.
Συμπέρασμα και στοιχεία επικοινωνίας
Στην Bicheng, δεσμευόμαστε να παρέχουμε λύσεις PCB υψηλής συχνότητας που ανταποκρίνονται στις ανάγκες των σύγχρονων ηλεκτρονικών εφαρμογών.Το RF-60TC PCB αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία υψηλών συχνοτήτων, συνδυάζοντας εξαιρετική θερμική διαχείριση, χαμηλές διηλεκτρικές απώλειες και ανθεκτική κατασκευή.
Για περισσότερες πληροφορίες ή για να συζητήσετε συγκεκριμένες απαιτήσεις, επικοινωνήστε με την ομάδα πωλήσεων μας στο sales10@bichengpcb.com.Είμαστε αφοσιωμένοι στην παροχή προϊόντων υψηλής ποιότητας και εξαιρετικής υποστήριξης για να σας βοηθήσουμε να πετύχετε τους στόχους του έργου σας..
