Υλικό: | WL-CT338 - 0,762 mm (30mil) | Αριθμός στρωμάτων: | 2-στρώμα |
---|---|---|---|
Μέγεθος PCB: | 68.5 mm x 108,3 mm = 1PCS, +/- 0,15 mm | Μοντέλο: | 0.6mm |
Τελειωμένο βάρος Cu: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Ασημένιο βύθισης |
Επισημαίνω: | Ασημένιο PCB βύθισης,Double-sided PCB,30mil PCB |
Στο συνεχώς εξελισσόμενο τοπίο της ηλεκτρονικής, η ζήτηση για αξιοπιστία και απόδοση υψηλής συχνότητας συνεχίζει να αυξάνεται.ειδικά σχεδιασμένα για να ανταποκρίνονται στις απαιτήσεις αυτέςΑυτό το άρθρο ερευνά τις περίπλοκες λεπτομέρειες του WL-CT338, τονίζοντας τη σύνθεσή του, τα χαρακτηριστικά, τις εφαρμογές και τα πλεονεκτήματά του έναντι των ανταγωνιστικών υλικών.

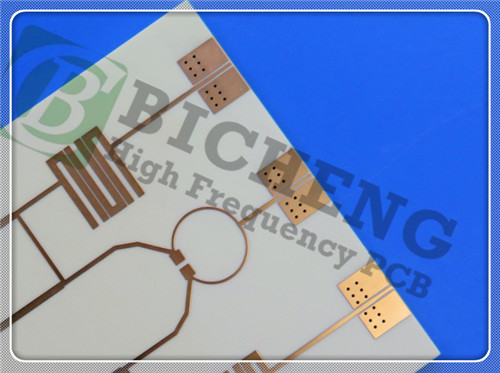

1. εισαγωγή στο WL-CT338
Το WL-CT338 PCB είναι ένα εξελιγμένο προϊόν που κατασκευάζεται από οργανικά πολυμερή κεραμικά πλαστικά πλαστικά πλαστικά πλαστικά που καλύπτονται από χαλκό.Η δομή του, βασισμένη σε θερμοανθεκτική ρητίνη, αποτελείται μελετητικά από ρητίνη υδρογονανθράκων, κεραμική και υαλοπίνακα, τα οποία συνεργάζονται για να επιτύχουν χαμηλή απώλεια απόδοσης απαραίτητη για εφαρμογές υψηλής συχνότητας.Ο σχεδιασμός αυτού του PCB διευκολύνει τεχνικές επεξεργασίας παρόμοιες με εκείνες που χρησιμοποιούνται με υλικά FR4, παρέχοντας μια φιλική προς το χρήστη εναλλακτική λύση στα παραδοσιακά υλικά PTFE.
Σύνθεση και χαρακτηριστικά
Το διηλεκτρικό στρώμα του WL-CT338 συνδυάζει ρητίνη υδρογονανθράκων και σύνθετη κεραμική, εξασφαλίζοντας:
- Χαμηλή απώλεια: ιδανικό για υψηλής συχνότητας σχέδια, μειώνοντας την υποβάθμιση του σήματος.
- Αντοχή σε υψηλές θερμοκρασίες: Με θερμοκρασία μετάβασης του γυαλιού (Tg) άνω των 280°C, είναι κατάλληλο για περιβάλλοντα όπου η θερμική σταθερότητα είναι κρίσιμη.
- Σταθερότητα θερμοκρασίας: Διαθέτει σταθερό συντελεστή θερμοκρασίας της διηλεκτρικής σταθεράς, εξασφαλίζοντας σταθερή απόδοση σε διάφορες θερμοκρασίες.
2Βασικά χαρακτηριστικά
Διηλεκτρικές ιδιότητες
Το WL-CT338 διαθέτει εντυπωσιακά διηλεκτρικά χαρακτηριστικά:
- Η διηλεκτρική σταθερά: 3,38 στα 10 GHz και στους 23 °C, παρέχοντας μια εξαιρετική ισορροπία μεταξύ ταχύτητας και απώλειας σήματος.
- Συντελεστής διάσπασης: Ένας χαμηλός συντελεστής διάσπασης 0,0029 στα 10 GHz ελαχιστοποιεί την απώλεια ενέργειας σε εφαρμογές υψηλής συχνότητας.
Θερμική διαχείριση
Η αποτελεσματική διαχείριση της θερμότητας είναι κρίσιμη σε ηλεκτρονικά σχέδια.
- Θερμική αγωγιμότητα: Η θερμική αγωγιμότητα 0,7 W/MK εξασφαλίζει αποτελεσματική διάχυση της θερμότητας, προστατεύοντας ευαίσθητα εξαρτήματα.
- Χαμηλή θερμική επέκταση: Ο αντίστοιχος συντελεστής θερμικής επέκτασης (CTE) του χαλκού στον άξονα X (14 ppm/°C), στον άξονα Y (16 ppm/°C) και στον άξονα Z (50 ppm/°C) προάγει τη δομική ακεραιότητα και την αξιοπιστία.
Ανθεκτικότητα στην υγρασία
Με ποσοστό απορρόφησης υγρασίας μόλις 0,04%, το WL-CT338 έχει σχεδιαστεί για να αντέχει σε υγρά περιβάλλοντα, διατηρώντας ηλεκτρικές επιδόσεις και μακροζωία.
3Πληροφορίες κατασκευής PCB
Διαθέτει ένα ανθεκτικό 2 στρώματα άκαμπτο PCB stackup:
- Τάγματα χαλκού: Δύο στρώματα χαλκού 35 μm που συνδυάζουν ένα στρώμα διαλεκτικού υλικού WL-CT338 μήκους 0,762 mm (30 mil).
- Μέγεθος: Η πλάκα έχει μέγεθος 68,5 mm x 108,3 mm και πάχος 0,6 mm.
- Προδιαγραφές για τα ίχνη και τις τρύπες: Σχεδιασμένα με ελάχιστο ίχνος/διαστήματα 4/6 mils και ελάχιστο μέγεθος τρύπας 0,3 mm, που να μπορούν να φιλοξενήσουν διάφορους τύπους κατασκευαστικών στοιχείων.
Τελεία επιφάνειας και διασφάλιση ποιότητας
Το φινίρισμα της επιφάνειας επιτυγχάνεται μέσω ασημένιας επικάλυψης βύθισης, η οποία συμπληρώνεται από πράσινες μάσκες συγκόλλησης και λευκή μεταξοειδής για βελτιωμένη ορατότητα.Κάθε PCB υποβάλλεται σε αυστηρή ηλεκτρική δοκιμή 100% πριν από την αποστολή, διασφαλίζοντας ότι κάθε μονάδα πληροί υψηλά πρότυπα ποιότητας.
4Εφαρμογές
Το WL-CT338 PCB είναι ευπροσάρμοστο, με εφαρμογές που καλύπτουν διάφορες βιομηχανίες:
- Τηλεπικοινωνίες: Ιδανικό για κεραίες σταθμών βάσης και συστήματα δορυφορικής επικοινωνίας, όπου η ακεραιότητα του σήματος είναι πρωταρχικής σημασίας.
- Αυτοκινητοβιομηχανία: Χρησιμοποιείται σε ραντάρ, αισθητήρες και συστήματα πλοήγησης, συμβάλλοντας στην πρόοδο της τεχνολογίας των αυτοκινήτων.
- Τεχνολογία ραδιοσυχνοτήτων: υποστηρίζει ενισχυτές ισχύος και συσκευές ραδιοσυχνοτήτων, εξασφαλίζοντας αξιόπιστη λειτουργία σε σενάρια υψηλής συχνότητας.
- WIMAX και κατανεμημένες κεραίες: Κατάλληλες για σύγχρονα συστήματα ασύρματης επικοινωνίας, βελτιώνοντας τη συνδεσιμότητα και την απόδοση.
5Γιατί να διαλέξετε το WL-CT338;
Το WL-CT338 PCB δεν είναι απλώς ένα προϊόν· αντιπροσωπεύει μια δέσμευση για ποιότητα, απόδοση και καινοτομία.
- Εύκολη επεξεργασία: Τέχνες επεξεργασίας παρόμοιες με τα υλικά FR4 εξορθολογίζουν το σχεδιασμό και την παραγωγή.
- Συνεπής απόδοση: Η υψηλή σταθερότητα στις διηλεκτρικές ιδιότητες εξασφαλίζει αξιόπιστη λειτουργικότητα σε απαιτητικές εφαρμογές.
- Παγκόσμια διαθεσιμότητα: Το WL-CT338 είναι διαθέσιμο σε όλο τον κόσμο, καθιστώντας το προσβάσιμο για διάφορα έργα.
Συμπεράσματα
Συνοπτικά, το WL-CT338 PCB της Wangling είναι μια πρωτοποριακή λύση για σχέδια υψηλής συχνότητας, που συνδυάζει προηγμένα υλικά με ανθεκτική κατασκευή.σε συνδυασμό με την ευελιξία της σε εφαρμογές, το καθιστούν μια εξαιρετική επιλογή για μηχανικούς και κατασκευαστές που επιθυμούν να βελτιώσουν τα ηλεκτρονικά τους σχέδια.Το WL-CT338 θα διαδραματίσει αναμφίβολα καθοριστικό ρόλο στο να διαμορφώσει το μέλλον των κυκλωμάτων υψηλής συχνότητας..
