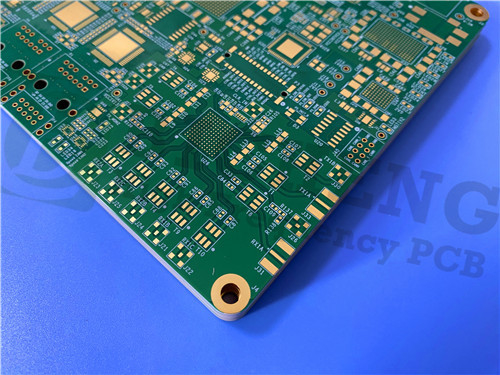

M6 PCB υψηλής ταχύτητας χαμηλής απώλειας πολυεπίπεδο κυκλωμάτων με αντίσταση 2 mm

M6 High Speed PCB Low Loss Multilayer 2mm Impedance Circuit Board
M6 High Speed PCB Low Loss Multilayer 2mm Impedance Circuit Board

Μεγάλες Εικόνας :  M6 PCB υψηλής ταχύτητας χαμηλής απώλειας πολυεπίπεδο κυκλωμάτων με αντίσταση 2 mm

Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
Minimum Order Quantity: 1PCS
Τιμή: USD9.99-99.99/PCS
Packaging Details: Vacuum bags+Cartons
Delivery Time: 8-9 working days
Payment Terms: T/T
Supply Ability: 5000PCS per month
Λεπτομερής Περιγραφή Προϊόντος
βασισμένο υλικό: M6 Core R5775G ((HVLP) 96 μm Αριθμός στρωμάτων: 16 στρώσεις
Μοντέλο: 2 χιλιοστά Μάσκα συγκόλλησης: Πράσινο
Σιδερένιο: Λευκό Τελεία επιφάνειας: ENIG (χρυσός βύθισης νικελίου χωρίς ηλεκτρισμό)
Επισημαίνω:

M6 PCB υψηλής ταχύτητας

,

Πίνακας κυκλωμάτων με αντίσταση 2 mm

,

Πίνακας κυκλωμάτων πολυεπίπεδου χαμηλής απώλειας

Είμαστε στην ευχάριστη θέση να εισαγάγουμε ένα PCB υψηλής ταχύτητας με πλάκες Megtron 6 (M6), το οποίο είναι ειδικά σχεδιασμένο για εφαρμογές στην επικοινωνία 5G, το ραντάρ χιλιοστών κυμάτων, τους σέρβερ υψηλής ταχύτητας,και υπολογιστών υψηλών επιδόσεων (HPC)Με τις εξαιρετικές ηλεκτρικές και θερμικές του ιδιότητες, το λαμινίτη M6 εξασφαλίζει ανώτερη απόδοση στη μετάδοση σήματος υψηλής συχνότητας, καθιστώντας το ιδανική επιλογή για προηγμένες ηλεκτρονικές συσκευές.



Βασικά χαρακτηριστικά του Megtron 6 (M6)
Το ελαστικό M6 ξεχωρίζει στην αγορά λόγω του μοναδικού συνδυασμού των ιδιοτήτων του, καθιστώντας το προτιμώμενο υλικό για εφαρμογές υψηλής συχνότητας και υψηλής ταχύτητας.Εδώ είναι μερικά από τα ξεχωριστά χαρακτηριστικά της:



1. Χαμηλή διηλεκτρική απώλεια (Df):

Παράγοντας διάσπασης: 0,002 σε 1 GHz/23°C, 0,0037 σε 13 GHz

Εξασφαλίζει ελάχιστη απώλεια σήματος, καθιστώντας το ιδανικό για εφαρμογές υψηλής συχνότητας.



2Σταθερή διηλεκτρική σταθερά (Dk):

Dk: 3,4 σε 1 GHz/23°C, 3,34 σε 13 GHz

Παρέχει σταθερή μετάδοση σήματος σε ευρύ φάσμα συχνοτήτων.



3Εξαιρετική θερμική αξιοπιστία:

Υψηλή τιμή Tg: > 185°C (μέθοδος DSC), 210°C (μέθοδος DMA)

Θερμική θερμοκρασία αποσύνθεσης (Td): 410°C (μέθοδος TGA)

Εξασφαλίζει σταθερότητα σε συνθήκες υψηλών θερμοκρασιών, καθιστώντας το κατάλληλο για απαιτητικά περιβάλλοντα.



4. Χαμηλή CTE (Συντελεστής Θερμικής Διεύρυνσης):

Άξονας X/Y: 16 ppm/°C, άξονας Z: 45 ppm/°C

Μειώνει τον κίνδυνο παραμόρφωσης ή αποστρώματος κατά τη διάρκεια του θερμικού κύκλου.



5Συμβατότητα με FR-4 Επεξεργασία:

Δεν απαιτείται ειδικός εξοπλισμός, μειώνοντας το κόστος παραγωγής και απλοποιώντας την κατασκευή.



6. Συμμόρφωση RoHS και Απαλλαγή από Χαλογόνη:

Συμμορφώνεται με τα παγκόσμια περιβαλλοντικά πρότυπα για την πράσινη παραγωγή.



7Αξιολόγηση εύφλεκτης ικανότητας: UL 94V-0

Διασφαλίζει την ασφάλεια και την αξιοπιστία σε περιβάλλον υψηλών θερμοκρασιών και υψηλών πιέσεων.



Λεπτομέρειες για τη συσσώρευση 16-στρωτών άκαμπτων PCB
Το λαμινέτο M6 υποστηρίζει σχέδια πολυεπίπεδων PCB 4 έως 30 στρωμάτων, καθιστώντας το κατάλληλο για πολύπλοκες απαιτήσεις κυκλωμάτων.



Τάγματα χαλκού: 35 μm (εξωτερικά στρώματα), 17 μm (εσωτερικά στρώματα)

Υλικό προετοιμασίας: R-5670(G)

Υλικό πυρήνα: M6 R5775G ((HVLP)

Δάχος πλάκας: 2,0 mm

Επιφανειακή επιφάνεια: Χρυσός βύθισης χωρίς ηλεκτρικό νικέλιο (ENIG)

Μασκές συγκόλλησης: Πράσινη (πάνω και κάτω)

Σιδεροειδή: Λευκό (πάνω και κάτω)

Δυνατότητα εκτόξευσης:

Ελάχιστο ίχνος / χώρος: 3/4 mils

Ελάχιστο μέγεθος τρύπας: 0,2 mm



Έλεγχος αντίστασης
Το στρώμα M6 εξασφαλίζει ακριβή ρύθμιση της αντίστασης για εφαρμογές υψηλής συχνότητας:



Ενιαία αντίσταση:

75Ω (L1, 11,8 mils, στρώμα αναφοράς 4)

50Ω (L1/L16, 5,9 mils, στρώματα αναφοράς 2/15)



Διαφορετική αντίσταση:

100Ω (L1, 5,9 mils/7,87 mils, στρώμα αναφοράς 2)

100Ω (L10/L12, 3,94 mils/5,9 mils, στρώματα αναφοράς 9/11/13)



M6 PCB υψηλής ταχύτητας χαμηλής απώλειας πολυεπίπεδο κυκλωμάτων με αντίσταση 2 mm 0



Λεπτομέρειες κατασκευής PCB
Διάμετρος πίνακα: 110 mm x 110 mm (±0,15 mm)

Τελειωμένο χαλκό Βάρος: 1 ουγκιά (εξωτερικά στρώματα), 0,5 ουγκιά/1 ουγκιά (εσωτερικά στρώματα)

Διάδρομος πλήρωσης: διάδρομοι 0,2 mm γεμάτοι και καλυμμένοι

Ηλεκτρική δοκιμή: 100% δοκιμή πριν από την αποστολή

Πρότυπο ποιότητας: IPC-Class-2



Τυπικές εφαρμογές
Το laminate Megtron 6 (M6) R-5775 χρησιμοποιείται ευρέως στις ακόλουθες βιομηχανίες:



Επικοινωνία 5G: κεραίες χιλιοστών κυμάτων, RF front-ends για AAU (Active Antenna Unit).



Ηλεκτρονικά οχήματα: ραντάρ χιλιοστών κυμάτων 77GHz, ADAS (Advanced Driver-Assistance Systems).



Κέντρα δεδομένων: Μητρικές πλακέτες υψηλής ταχύτητας για διακομιστές, οπτικά μοντέλα 400G/800G PCB.



Αεροδιαστημική: Πίνακες κυκλωμάτων υψηλής συχνότητας για δορυφορικές επικοινωνίες και συστήματα ραντάρ.



Ηλεκτρονικά καταναλωτικά: δρομολογητές Wi-Fi 6E/7, συσκευές AR/VR.



Γιατί να επιλέξετε το Megtron 6 (M6) PCB;
Υψηλή απόδοση: βελτιστοποιημένη για εφαρμογές υψηλής συχνότητας και υψηλής ταχύτητας.



Αξιοτέχουσα: συμβατή με την παραδοσιακή τεχνολογία επεξεργασίας FR-4.



Αξιόπιστη: Οι εξαιρετικές θερμικές και ηλεκτρικές ιδιότητες εξασφαλίζουν μακροχρόνια σταθερότητα.



Παγκόσμια Διαθεσιμότητα: Έτοιμη για αποστολή σε όλο τον κόσμο



Επικοινωνήστε μαζί μας για ερωτήσεις
Αν ψάχνετε για υψηλής ποιότητας PCBs που χρησιμοποιούν το laminate Megtron 6 (M6), είμαστε εδώ για να σας βοηθήσουμε.Έχουμε την εμπειρία να παρέχουμε αξιόπιστες και οικονομικά αποδοτικές λύσεις.



M6 PCB υψηλής ταχύτητας χαμηλής απώλειας πολυεπίπεδο κυκλωμάτων με αντίσταση 2 mm 1
