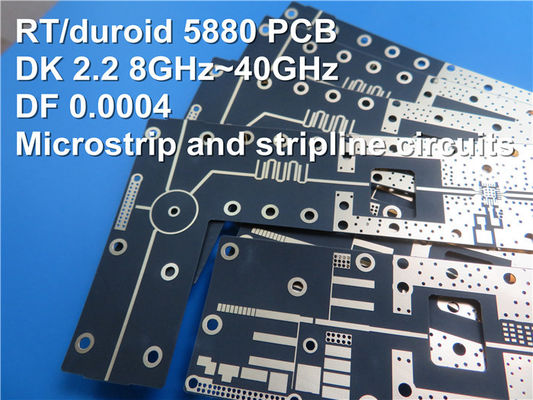

RT/Duroid 5880 πίνακας PCB PCB 0.508mm Rogers

RT/Duroid 5880 PCB 0.508mm Rogers PCB Board
RT/Duroid 5880 PCB 0.508mm Rogers PCB Board RT/Duroid 5880 PCB 0.508mm Rogers PCB Board

Μεγάλες Εικόνας :  RT/Duroid 5880 πίνακας PCB PCB 0.508mm Rogers

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-021.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: RT/duroid 5880 Αρίθμηση στρώματος: 2 στρώματα
Πάχος PCB: 0.52mm Μέγεθος PCB: 128mm X 62mm = 1 τύπος = 1 κομμάτι
Βάρος χαλκού: 1oz Η επιφάνεια τελειώνει: Χρυσός βύθισης
Υψηλό φως:

πίνακας PCB 0.508mm Rogers

,

Πίνακας PCB Rogers ραντάρ

,

PCB υψηλής συχνότητας ραντάρ



PCB υψηλής συχνότητας Rogers RT/Duroid 5880 20mil 0.508mm για τα συστήματα ραντάρ

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)



Το υλικό υψηλής συχνότητας Rogers RT/duroid 5880 είναι ενισχυμένα PTFE σύνθετα γυαλιού microfiber που σχεδιάζεται για τις επίπονες εφαρμογές κυκλωμάτων stripline και microstrip. Η εξαιρετική ομοιομορφία διηλεκτρικής σταθεράς προκύπτει από τα τυχαία προσανατολισμένα microfibers της. Η διηλεκτρική σταθερά RT/duroid 5880 είναι ομοιόμορφη από την επιτροπή στην επιτροπή και είναι σταθερή πέρα από ένα ευρύ φάσμα συχνότητας. Ο χαμηλός παράγοντας διασκεδασμού του επεκτείνει τη χρησιμότητα RT/duroid 5880 στην ku-ταινία και ανωτέρω. Τα RT/duroid 5880 υλικά κόβονται εύκολα, κουρεύονται και επεξεργάζονται στη μηχανή στη μορφή. Είναι ανθεκτικοί σε όλους τους διαλύτες και τα αντιδραστήρια, καυτοί ή κρύοι, που χρησιμοποιούνται κανονικά τυπωμένα στα χαρακτική κυκλώματα ή στις άκρες και τις τρύπες επένδυσης.



Οι χαρακτηριστικές εφαρμογές είναι εμπορικές ευρυζωνικές κεραίες αερογραμμών, microstrip κυκλώματα, κυκλώματα stripline, εφαρμογές κυμάτων χιλιοστόμετρου, στρατιωτικά συστήματα ραντάρ, συστήματα καθοδήγησης βλημάτων και σημείο για να δείξουν τις ψηφιακές ραδιο κεραίες κ.λπ.



Γενική περιγραφή

Αυτό είναι ένας τύπος του διπλού πλαισιωμένου PCB RF που στηρίζεται σε RT/duroid 5880 για την εφαρμογή των συστημάτων ραντάρ.



Βασικές προδιαγραφές

Υλικό βάσεων: RT/duroid 5880 20mil (0.508mm)

Διηλεκτρική σταθερά: 2.20+/0.02

Αρίθμηση στρώματος: 2 στρώματα

Τύπος: Μέσω των τρυπών

Σχήμα: 128mm X 62mm = 1 τύπος = 1 κομμάτι

Η επιφάνεια τελειώνει: Χρυσός βύθισης

Βάρος χαλκού: Εξωτερικό στρώμα 35 μm

Μάσκα ύλης συγκολλήσεως | Μύθος: Αριθ. | Αριθ.

Τελικό ύψος PCB: 0,52 χιλ.

Πρότυπα: ΕΠΙ 6012 κατηγορία 2

Συσκευασία: 20 επιτροπές συσκευάζονται για την αποστολή.

Χρονική ανοχή: 7 εργάσιμες ημέρες

Ζωή του προϊόντος στο ράφι: 6 μήνες



Εφαρμογές

Εμπορικές ευρυζωνικές κεραίες αερογραμμών, Microstrip και Stripline κυκλώματα, εφαρμογές κυμάτων χιλιοστόμετρου, στρατιωτικά συστήματα ραντάρ, συστήματα καθοδήγησης βλημάτων, σημείο για να δείξει τις ψηφιακές ραδιο κεραίες.



RT/Duroid 5880 πίνακας PCB PCB 0.508mm Rogers 0



Φύλλο στοιχείων Rogers RT/duroid 5880

RT/duroid 5880 χαρακτηριστική αξία
Ιδιοκτησία RT/duroid 5880 Κατεύθυνση Μονάδες Όρος Μέθοδος δοκιμής
Διηλεκτρική σταθερά, εProcess 2.20
2.20±0.02 προδιαγραφή.
Ζ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ C24/23/50
C24/23/50
1 MHZ ΕΠΙ-TM-650 2.5.5.3
10 Ghz ΕΠΙ-TM 2.5.5.5
Διηλεκτρική σταθερά, εDesign 2.2 Ζ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ 8GHz σε 40 Ghz Διαφορική μέθοδος μήκους φάσης
Παράγοντας διασκεδασμού, tanδ 0,0004
0,0009
Ζ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ C24/23/50
C24/23/50
1 MHZ ΕΠΙ-TM-650 2.5.5.3
10 Ghz ΕΠΙ-TM 2.5.5.5
Θερμικός συντελεστής ε -125 Ζ ppm/℃ -50℃to 150 ΕΠΙ-TM-650 2.5.5.5
Ειδική αντίσταση όγκου 2 X 107 Ζ Mohm εκατ. C/96/35/90 ASTM Δ 257
Ειδική αντίσταση επιφάνειας 3 X 107 Ζ Mohm C/96/35/90 ASTM Δ 257
Συγκεκριμένη θερμότητα 0,96 (0,23) ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ j/g/k
(cal/g/c)
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ Υπολογισμένος
Εκτατός συντελεστής Δοκιμή σε 23 Δοκιμή σε 100 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ MPA (kpsi) Α ASTM Δ 638
1070(156) 450(65) Χ
860(125) 380(55) Υ
Τελευταία πίεση 29 (4,2) 20 (2,9) Χ
27 (3,9) 18 (2,6) Υ
Τελευταία πίεση 6 7.2 Χ %
4.9 5.8 Υ
Συμπιεστικός συντελεστής 710(103) 500(73) Χ MPA (kpsi) Α ASTM Δ 695
710(103) 500(73) Υ
940(136) 670(97) Ζ
Τελευταία πίεση 27 (3,9) 22 (3,2) Χ
29 (5,3) 21 (3,1) Υ
52 (7,5) 43 (6,3) Ζ
Τελευταία πίεση 8.5 8.4 Χ %
7.7 7.8 Υ
12.5 17.6 Ζ
Απορρόφηση υγρασίας 0,02 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ % 0,62» (1.6mm) D48/50 ASTM Δ 570
Θερμική αγωγιμότητα 0,2 Ζ W/m/k 80 ASTM Γ 518
Συντελεστής της θερμικής επέκτασης 31
48
237
Χ
Υ
Ζ
ppm/℃ 0-100℃ ΕΠΙ-TM-650 2.4.41
TD 500 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ TGA ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ ASTM Δ 3850
Πυκνότητα 2.2 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ gm/cm3 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ ASTM Δ 792
Φλούδα χαλκού 31.2 (5,5) ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ Pli (N/mm) 1oz (35mm) φύλλο αλουμινίου EDC
μετά από το επιπλέον σώμα ύλης συγκολλήσεως
ΕΠΙ-TM-650 2.4.8
Εύφλεκτο Β-0 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ UL 94
Αμόλυβδο συμβατό σύστημα διαδικασίας Ναι ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ



RT/Duroid 5880 πίνακας PCB PCB 0.508mm Rogers 1
