Rogers 4003C PCB υψηλής συχνότηταςμε 8mil, 12mil, 20mil, 32mil και 60mil Επιχρισμός με καταδύσεις χρυσού, αργύρου, κασσίτερου και OSP
(Τα PCB είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)
Γεια σας, όλοι.
Σήμερα, θα εισαγάγουμε PCB υψηλής συχνότητας που είναι κατασκευασμένα με laminates RO4003C.
Το RO4003C είναι ένα υφασμένο γυάλινο ύφασμα ενισχυμένο με υδρογονανθράκη ρητίνη κεραμική γεμάτο λαμινάτο από την Rogers Corporation,το οποίο έχει πολύ παρόμοιες ηλεκτρικές ιδιότητες με το PTFE και η επεξεργασσιμότητά του είναι παρόμοια με την υλικό από εποξική ρητίνη (γυάλινο ύφασμα).
Τώρα ας δούμε τα 5 πλεονεκτήματα των λαμινισμένων RO4003C.
1Βελτιωμένη απόδοση υψηλής συχνότητας
Τα υλικά RO4003C είναι υδρογονανθράκη κεραμική γεμάτα στρώματα που έχουν σχεδιαστεί αποκλειστικά για να προσφέρουν ανώτερη υψηλής συχνότητας απόδοση, σε αντίθεση με το PTFE.
2Μειωμένη διαλεκτρική απώλεια
Η χαμηλή διηλεκτρική απώλεια έχει ως αποτέλεσμα εξαιρετικές ηλεκτρικές επιδόσεις και επιτρέπει εφαρμογές με υψηλές συχνότητες λειτουργίας.
3Συνεπείς ηλεκτρικές ιδιότητες σε όλες τις συχνότητες
Το υλικό RO4003C διαθέτει σταθερές ηλεκτρικές ιδιότητες σε ένα ευρύ φάσμα συχνοτήτων, καθιστώντας το ιδανική επιλογή για κυκλώματα μικροκυμάτων RF, δίκτυα αντιστοίχισης,και ελεγχόμενες γραμμές μετάδοσης με αντίσταση.
4. Χαμηλός θερμικός συντελεστής της διηλεκτρικής σταθεράς
Το RO4003C παρουσιάζει εξαιρετική σταθερότητα διαστάσεων λόγω του χαμηλού θερμικού συντελεστή της διηλεκτρικής σταθεράς,η οποία είναι απαραίτητη για την κατασκευή μικτών διηλεκτρικών πολυεπίπεδων PCB και για την εξασφάλιση αξιόπιστης επικάλυψης μέσω τρυπών.
5. Αποδοτικότητα κόστους
Τα λαμινάτα RO4003C μπορούν να επεξεργαστούν με τη χρήση αυτοματοποιημένων συστημάτων χειρισμού και εξοπλισμού καθαρισμού επιφάνειας προετοιμασίας χαλκού χωρίς να απαιτούν ειδικές τεχνικές.Τα χαρακτηριστικά του το καθιστούν οικονομικά αποδοτική επιλογή για μαζική παραγωγή.
Δυνατότητα PCB
| Υλικό PCB: |
Κεραμικά στρώματα υδρογονανθράκων ενισχυμένα με γυαλί |
| Κωδικός: |
RO4003C |
| Διορθωτική σταθερά: |
3.38 ± 0,05 (διαδικασία) |
| 3.55 (σχεδιασμός) |
| Αριθμός στρωμάτων: |
1 στρώμα, 2 στρώματα, πολυστρώματα, υβριδικός τύπος (μικτός) |
| Βάρος χαλκού: |
0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
| Μονάδα διαμόρφωσης: |
8 χιλιοστά (0,203mm), 12 χιλιοστά (0,305mm), 20 χιλιοστά (0,508mm) |
| 32mil (0,813mm), 60mil (1,524mm) |
| Μέγεθος PCB: |
≤ 400 mm × 500 mm |
| Μάσκα συγκόλλησης: |
Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
| Εκτέλεση επιφάνειας: |
Γυμνό χαλκό, HASL, ENIG, κασσίτερο βύθισης, OSP, κλπ. |
| |
|

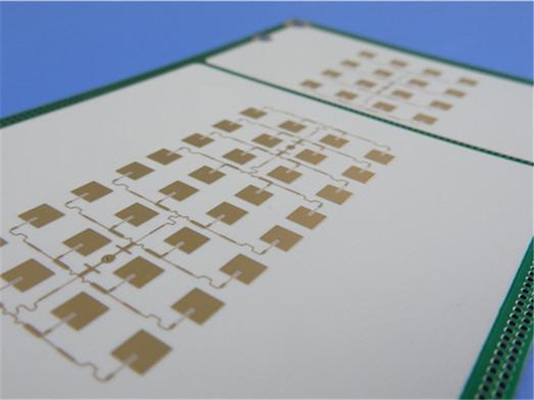

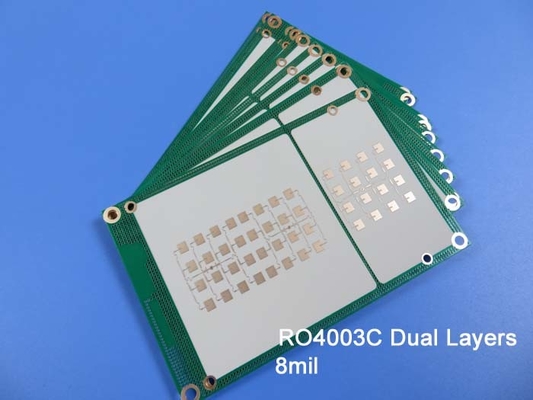

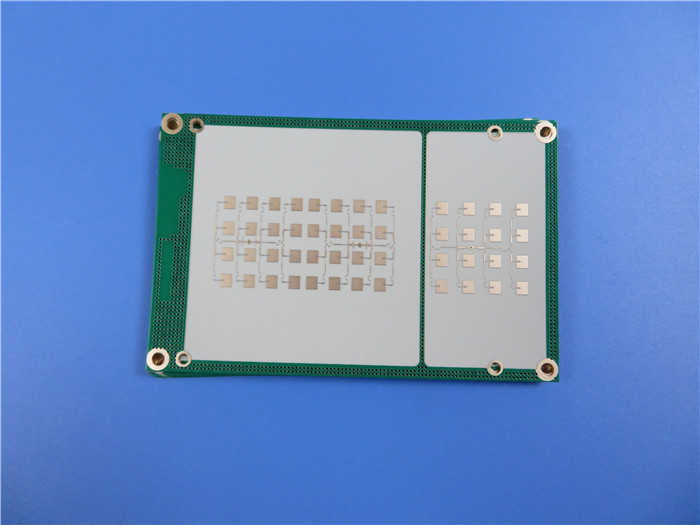

Οι διπλές πλακέτες κυκλωμάτων RO4003C είναι διαθέσιμες σε διάφορα πάχους, όπως 12mil, 16mil, 20mil, 32mil και 60mil.Χρησιμοποιείται σε διάφορες τυπικές και μη παραδοσιακές εφαρμογές μικροκυμάτων / ραδιοσυχνοτήτων, όπως κεραίες σταθμού βάσης, ενισχυτές ισχύος, RFID, ραντάρ και αισθητήρες κλπ.
Το βασικό χρώμα του PCB RO4003C είναι λευκό.
Πολυεπίπεδη PCB
Σε διάφορους πυρήνες του RO4003C, κατασκευάζονται πολυεπίπεδες κυκλωτικών πλακίδων. Για παράδειγμα, μια πλακέτα 4 στρωμάτων σε έναν πυρήνα 12 mil και έναν πυρήνα 20 mil του RO4003C, ή ένα PCB 4 στρωμάτων σε δύο πυρήνες 32 mil RO4003C.Το ηλεκτρικό μήκος των γραμμών ραδιοσυχνοτήτων στην πλακέτα κυκλώματος επηρεάζεται σε μεγάλο βαθμό από το σταθερό πάχος του πυρήνα.
Υβριδικά PCB
Για να εξοικονομηθούν τα έξοδα παραγωγής, χωρίς όμως να μειωθεί η απώλεια σήματος σε περιβάλλον υψηλής συχνότητας, δημιουργήθηκε η παραγωγή μικτής πίεσης με FR-4.Η τεχνολογία των μικτών κυκλωμάτων είναι ώριμη και δημοφιλής στην αγορά..
Ειδικευόμαστε στην παροχή πρωτότυπου, μικρών παρτίδων και μαζικής παραγωγής.
Αν έχετε οποιεσδήποτε απαιτήσεις για αυτό το είδος PCB, παρακαλώ, μη διστάσετε να επικοινωνήσετε μαζί μας.
Ευχαριστώ για την ανάγνωση.
