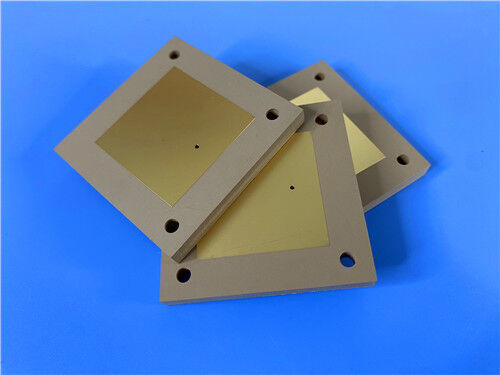

Αυτό το 2 στρώματα Rogers TMM3 άκαμπτο PCB είναι μια υψηλής απόδοσης θερμοστεγμένη πλακέτα μικροκυμάτων που έχει σχεδιαστεί για σταθερή και αξιόπιστη λειτουργία RF / μικροκυμάτων.Κατασκευασμένο από γνήσιο κεραμικό υποστρώμα από πολυμερές συνθετικό θερμοανθεκτικό Rogers TMM3, η σανίδα διαθέτει πλήρη πάχος 2,54 mm και εξωτερικό βάρος χαλκού 1,4 χιλιοστών.Υιοθετεί επιφανειακό φινίρισμα EPIG χωρίς νικέλιο για να προσφέρει ανώτερη αγωγιμότητα και καθαρή απόδοση μετάδοσης σήματος, συνδυασμένο με 20 μm ομοιόμορφη επικάλυψη για συνεπή συνδεσιμότητα κυκλώματος.το PCB εφαρμόζει πλήρη διαμόρφωση μη μεταξοειδούς και μη συγκολλητικής μάσκας και στις δύο πλευρές.
Προδιαγραφές PCB
| Τμήμα προδιαγραφής |
Λεπτομέρειες |
| Βασικό υλικό |
Κερματικό συνθετικό μικροκυμάτων Rogers TMM3 |
| Αριθμός στρωμάτων |
2 στρώσεις (ακατασταλμένα PCB) |
| Δάχος τελικής σανίδας |
2.54mm |
| Διάμετροι του πίνακα |
480,6 mm x 50,04 mm (1 PCS) |
| Τελειωμένο βάρος χαλκού |
Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) |
| Μέσα από πάχος επικάλυψης |
20 μm |
| Ελάχιστο μέγεθος τρύπας |
2.5mm |
| Σκοπός |
Κανένα |
| Τελεία επιφάνειας |
EPIG (χωρίς νικέλιο) |
| Σιδερένιο |
Χωρίς επάνω και κάτω μεταξένια οθόνη |
| Μάσκα συγκόλλησης |
Χωρίς μάσκα συγκόλλησης από πάνω και από κάτω |
| Πρότυπο παραγωγής |
Διάταξη IPC-2 |
| Διαδικασία δοκιμής |
100% ηλεκτρική δοκιμή πριν από την αποστολή |
Αυτή η βιομηχανική δομή 2 στρωμάτων άκαμπτων PCB παρέχει ομοιόμορφη μηχανική σταθερότητα και σταθερή ηλεκτρική απόδοση για λειτουργία μικροκυμάτων υψηλής συχνότητας.Η συμμετρική διαμόρφωση στρώματος εξαλείφει τους κινδύνους διαρθρωτικής ανισορροπίας και υποστηρίζει υψηλή απόδοση, αξιόπιστη κατασκευή για τυποποιημένες εφαρμογές κυκλωμάτων ραδιοσυχνοτήτων.
Δομή συσσωρευτών PCB:
| Τμήμα στοίβασης |
Λεπτομέρειες προδιαγραφών |
| Διάταξη χαλκού 1 |
35 μm αγωγικό χαλκό φύλλο |
| TMM3 Κέντρο υποστρώματος |
100mil (2.54mm) κεραμικός θερμοστεγμός πολυμερούς σύνθετος πυρήνας |
| Διάταξη χαλκού 2 |
35 μm αγωγικό χαλκό φύλλο |
Στατιστικές PCB
| Στατιστικό στοιχείο |
Ποσότητα |
| Συνολικά στοιχεία |
1 |
| Συνολικά Pads |
1 |
| Μέσα από τρύπες |
1 |
| Πάνω SMT Pads |
1 |
| Πιο κάτω SMT Pads |
0 |
| Vias Ποσότητα |
1 |
| Δίκτυα Ποσότητα |
2 |

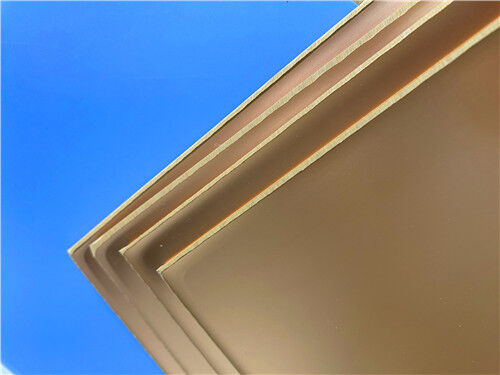

Rogers TMM3 Εισαγωγή υλικού
Το Rogers TMM3 είναι ένα υψηλής απόδοσης κεραμικό θερμοστεγαστικό πολυμερές σύνθετο στρώμα που ανήκει στη σειρά θερμοστεγαστικών υλικών μικροκυμάτων TMM.Είναι σχεδιασμένο για υψηλής αξιοπιστίας επιχρισμένο μέσω της τρύπας stripline και μικροστρίπ μικροκυμάτων κυκλώματα, ενσωματώνοντας τα βασικά πλεονεκτήματα των άκαμπτων κεραμικών υποστρώσεων και των συμβατικών πλακών μικροκυμάτων PTFE χωρίς να απαιτούνται περίπλοκες εξειδικευμένες τεχνικές κατασκευής.
Το TMM3 διατηρεί σταθερή δομική ακαμψία σε υψηλές θερμοκρασίες και αποφεύγει την απομόλυνση.Αυτή η εγγενής θερμική σταθερότητα επιτρέπει αξιόπιστες διαδικασίες σύνδεσης σύρματος με μηδενικό κίνδυνο ανύψωσης πακέτου ή αποστρωμάτωσης υποστρώματος κατά τις διαδικασίες ηλεκτρονικής συσκευασίαςΤο υλικό υποστηρίζει τις τυποποιημένες ροές παραγωγής PCB και δεν απαιτεί προεπεξεργασία με ναφθανικό νάτριο πριν από την ηλεκτρολόγηση.βελτίωση της αποτελεσματικότητας της κατασκευής και της συμβατότητας των διαδικασιών.
Ανώτερες ηλεκτρικές και θερμικές ιδιότητες
| Ιδιοκτησία |
TMM3 |
Κατεύθυνση |
Μονάδες |
Υπόθεση |
Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος |
3.27±0.032 |
Z |
|
10 GHz |
IPC-TM-650 2.5.5.5 |
| Η διηλεκτρική σταθερά,εΣχεδιασμός |
3.45 |
- |
- |
8GHz έως 40GHz |
Μέθοδος διαφορικού μήκους φάσης |
| Παράγοντας διάσπασης (διαδικασία) |
0.002 |
Z |
- |
10 GHz |
IPC-TM-650 2.5.5.5 |
| Θερμικός συντελεστής της διηλεκτρικής σταθεράς |
+37 |
- |
ppm/°K |
-55°C-125°C |
IPC-TM-650 2.5.5.5 |
| Αντίσταση μόνωσης |
> 2000 |
- |
Γεια σου. |
C/96/60/95 |
ΑΣTM D257 |
| Αντίσταση όγκου |
2 x 109 |
- |
Μωμ. |
- |
ΑΣTM D257 |
| Αντίσταση επιφάνειας |
> 9x 10^9 |
- |
Μωμ. |
- |
ΑΣTM D257 |
| Ηλεκτρική αντοχή (διαλεκτρική αντοχή) |
441 |
Z |
V/mil |
- |
Μέθοδος IPC-TM-650 2.5.6.2 |
| Θερμικές ιδιότητες |
| Θερμοκρασία αποσύνθεσης (Td) |
425 |
425 |
°CTGA |
- |
ΑΣTM D3850 |
| Συντελεστής θερμικής διαστολής - x |
15 |
X |
ppm/K |
0 έως 140 °C |
ΑΣTM E 831 IPC-TM-650, 2.4.41 |
| Συντελεστής θερμικής διαστολής - Y |
15 |
Y |
ppm/K |
0 έως 140 °C |
ΑΣTM E 831 IPC-TM-650, 2.4.41 |
| Συντελεστής θερμικής διαστολής - Z |
23 |
Z |
ppm/K |
0 έως 140 °C |
ΑΣTM E 831 IPC-TM-650, 2.4.41 |
| Θερμική αγωγιμότητα |
0.7 |
Z |
W/m/K |
80 °C |
ΑΣTM C518 |
| Μηχανικές ιδιότητες |
| Δυνατότητα απολέπισης χαλκού μετά από θερμική πίεση |
5.7 (1.0) |
X,Y |
Δοκιμαστικό σύστημα |
μετά τη συγκόλληση 1 ουγγ. |
Μέθοδος IPC-TM-650 2.4.8 |
| Δυνατότητα κάμψης (MD/CMD) |
16.53 |
X,Y |
kpsi |
Α |
ΑΣTM D790 |
| Μοντέλο κάμψης (MD/CMD) |
1.72 |
X,Y |
Mpsi |
Α |
ΑΣTM D790 |
| Φυσικές Ιδιότητες |
| Απορρόφηση υγρασίας (2X2) |
1.27 mm (0,050") |
0.06 |
- |
% |
D/24/23 |
ΑΣTM D570 |
| 3.18mm (0.125") |
0.12 |
| Ειδική βαρύτητα |
1.78 |
- |
- |
Α |
ΑΣTM D792 |
| Ειδική θερμική ικανότητα |
0.87 |
- |
Υ/γ/Κ |
Α |
Υπολογισμός |
| Συμβατό με διαδικασία χωρίς μόλυβδο |
Ναι. |
- |
- |
- |
- |
TMM3 ΥλικόΟφέλη & Πλεονεκτήματα
Υπερβαίνοντας το πρότυποFR4και συμβατικά υποστρώματα μικροκυμάτων, το Rogers TMM3 PCB διαθέτει εξαιρετική μηχανική ανθεκτικότητα και προσαρμοστικότητα πλήρους διαδικασίας κατασκευής, ιδανικό για σταθερή μακροχρόνια λειτουργία υψηλής συχνότητας RF.
Εξαιρετική μηχανική σταθερότητα: Η μοναδική σύνθεση του υλικού αντιστέκεται αποτελεσματικά στην έλξη και την ψυχρή ροή υπό συνεχή πίεση λειτουργίας
Υψηλότερη χημική ανοχή: ισχυρή αντοχή σε τυποποιημένα χημικά της διαδικασίας PCB και ετρωτικά, ελαχιστοποιώντας τη βλάβη του υποστρώματος και βελτιώνοντας την απόδοση παραγωγής
Απλουστευμένη ροή εργασίας μεταλλικοποίησης: Εξάλειψη της προεπεξεργασίας ναφθανικού νατρίου για την ηλεκτρολόγηση, εξορθολογισμός των διαδικασιών παραγωγής
Υψηλή αξιοπιστία θερμικού κύκλου: Οι ιδιότητες θερμικής επέκτασης που ταιριάζουν με το χαλκό αποτρέπουν το σπάσιμο της δομής και την αποτυχία της PTH κατά τις αλλαγές θερμοκρασίας
Σκληρός έλεγχος ποιότητας: 100% πλήρης ηλεκτρική επιθεώρηση μετά την παραγωγή εξαλείφει λειτουργικά ελαττώματα για σταθερή ποιότητα παρτίδας
Τυπικές εφαρμογές
Με εξαιρετικά χαμηλή απώλεια σήματος, εξαιρετική διηλεκτρική σταθερότητα και αξιόπιστη μηχανική αντοχή, τα PCB μικροκυμάτων TMM3 χρησιμοποιούνται ευρέως σε βιομηχανικά συστήματα υψηλής ακρίβειας RF και μικροκυμάτων:
- Μηχανές δοκιμής τσιπ ακριβείας και βιομηχανικός εξοπλισμός δοκιμών
- Μηχανές και συσκευές για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή οπτικών φακών
- Φιλτράρια ραδιοσυχνοτήτων, συσσωρευτές σήματος και εξαρτήματα διαμεριστή ισχύος
- Συστήματα κεραίας GPS (Global Positioning System)
- Συγκροτήματα κεραμίδων υψηλής σταθερότητας
- Συσκευές και συσκευές για τη μεταφορά ηλεκτρικής ενέργειας
- Γενικά κυκλώματα ραδιοσυχνοτήτων υψηλής συχνότητας και μικροκυμάτων
- Εμπορικά και βιομηχανικά συστήματα δορυφορικής επικοινωνίας
Εγγύηση ποιότητας και υπηρεσιών
Όλα τα υψηλής συχνότητας PCBs της Rogers TMM3 κατασκευάζονται σε αυστηρή συμμόρφωση με τα βιομηχανικά πρότυπα ποιότητας IPC-Class-2.Αυτά τα κυκλώματα παρέχουν ακριβή διαμετρική ακρίβεια και σταθερή ηλεκτρική σταθερότητα για επαγγελματικά κυκλώματα υψηλής συχνότηταςΚάθε τελικό PCB υποβάλλεται σε ολοκληρωμένη επαλήθευση ηλεκτρικής απόδοσης πριν από την αποστολή για να εξασφαλιστεί μηδενικό λειτουργικό ελάττωμα.,οι αξιόπιστες αυτές λύσεις PCB μικροκυμάτων TMM3 εξυπηρετούν τη βιομηχανική κατασκευή και τα υψηλού επιπέδου σενάρια Ε&Α σε όλο τον κόσμο.
