πίνακας κυκλωμάτων 2.0mm αυτοκίνητος τυπωμένος πλαισιωμένο διπλάσιο CTI 600 PCB

Το υψηλό PCB CTI 600V στηρίχτηκε σε 2.0mm FR-4 με HASL και φρεζάρισε τις τρύπες

(Οι τυπωμένοι πίνακες κυκλωμάτων είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Γενική εισαγωγή

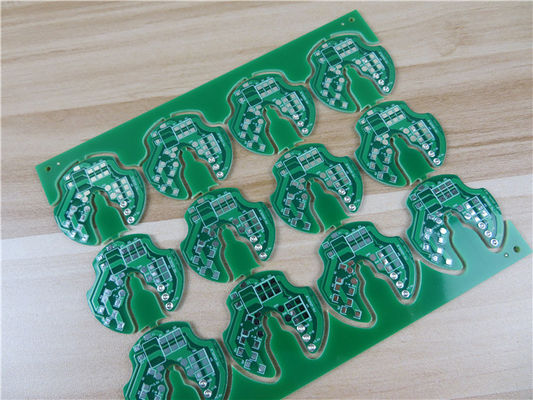

Αυτό είναι ένας τύπος ενιαίου πλαισιωμένου πίνακα κυκλωμάτων που στηρίζεται στο υπόστρωμα FR-4 με CTI 600V. Είναι ένα 2.0mm παχύ PCB με τις απλές διαδρομές, η πράσινα μάσκα και το λευκό ύλης συγκολλήσεως. Η επιφάνεια τελειώνει στα μαξιλάρια είναι ισοπέδωση ζεστού αέρα, αμόλυβδος τύπος. Υπάρχουν 3 φρεζάρισαν τις τρύπες που ευθυγραμμίζονται σε μια διαδρομή. Η επιτροπή περιέχει 12 μεμονωμένους πίνακες.

Προδιαγραφές PCB

Εφαρμογές

PDP, LCD, TV

Ψυγείο

Προμηθευτής δύναμης

Πλυντήριο

Τι είναι συγκριτικός ακολουθώντας δείκτης (CTI);

Εδώ CTI είναι ένα ποιοτικό στοιχείο που αναφέρεται στο ντυμένο φύλλο πλαστικού χαλκού που χρησιμοποιείται ευρέως στην εγχώρια ηλεκτρική συσκευή ή άλλες υψηλής τάσεως (110V, 220V) ηλεκτρικές συσκευές. Είναι ένας μιμούμενος όρος ότι το PCB είναι μολυσμένο στο εργασιακό περιβάλλον του, το οποίο οδηγεί στη διαρροή ή βραχυκυκλώνει στο χάσμα διαδρομής της επιφάνειας PCB, που συνοδεύεται από τη θερμότητα που απελευθερώνει και που απανθρακώνει.

Ο τρόπος του πειράματος είναι ότι συνεχείς 50 πτώσεις 0,1% λύσης χλωριδίου αμμωνίου πέφτουν μεταξύ δύο σημείων στην επιφάνεια PCB, 30 δευτερόλεπτα ανά πτώση, ανοίγοντας το ρεύμα εναλλασσόμενου ρεύματος υψηλής τάσης για να κάνουν τη δοκιμή. Αρχικά δοκιμάζοντας 300V για να παραγάγει το ρεύμα 1A. Υπάρχει λύση χλωριδίου αμμωνίου στην επιφάνεια, έτσι αφότου ανάβεται το ρεύμα θα παραγάγει την αντίσταση που φέρνουν επίσης έξω τη θερμότητα, κατόπιν η λύση εξατμίζεται αργά. η 2$α πτώση είναι ανοικτή και μέχρι σε 50 πτώσεις που βλέπουν εάν το PCB έχει τη διαρροή ή όχι. Μόλις έχει το PCB το διασκορπισμό 0.1A και υπερβαίνει 0,5 δευτερόλεπτα, έχει κρίνει την αποτυχία.

Η ποιότητα CTI του φύλλου πλαστικού αναφέρεται στην εξωτερικά εφαρμοσμένη αξία τάσης και χωρίς αποτυχία 50 πτώσεων. Εάν προαναφερθε'ν 300V πέρασε, μπορούμε να αυξήσουμε την τάση σε 400V, 500V ή 600V μέχρι στη υψηλή αξία πριν από την αποτυχία, η οποία είναι το στοιχείο του laminite CTI.

Το Bicheng προσφέρει τα υψηλά PCB CTI (υψηλό CTI 600V FR-4 και υποστηριγμένο αργίλιο υλικό) που λειτουργεί σε τέτοιο σκληρό περιβάλλον της υψηλής τάσης, της βρωμιάς και της υγρασίας.

Τα πρότυπα IEC 112 έχουν 3 βαθμούς ως εξής

Σύμφωνα με τα πρότυπα του IEC, όσο μικρότερο ένα υπόστρωμα του βαθμού CTI, η καλύτερη αντίσταση στην καταδίωξη. Κανονικές FR-4 σειρές 175-225V

Φύλλο στοιχείων FR-4 με CTI 600V

Ικανότητα PCB Bicheng (FR-4) 2022
