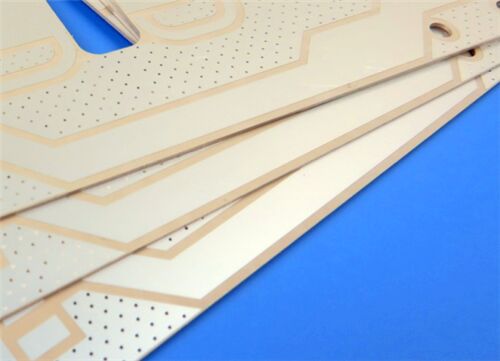

Αυτό το άκαμπτο PCB RF 2 επιπέδων χρησιμοποιεί Rogers RT/duroid 6006, ένα premium σύνθετο κεραμικό-PTFE σχεδιασμένο για κυκλώματα μικροκυμάτων και υψηλής συχνότητας. Χτισμένη με φινίρισμα επιφάνειας Immersion Silver και κατασκευασμένη με κριτήρια IPC-Class-2, αυτή η πλακέτα προσφέρει σταθερή ηλεκτρική απόδοση και ελάχιστη απώλεια σήματος. Διαθέτοντας υψηλή διηλεκτρική σταθερά για σμίκρυνση κυκλώματος, στενές ανοχές διαστάσεων και επαναλαμβανόμενα χαρακτηριστικά ραδιοσυχνοτήτων, είναι ιδανική λύση για κεραίες patch, μονάδες δορυφορικής επικοινωνίας και συστήματα ραντάρ αεροδιαστημικής.
PCBΠροσδιορισμόςμικρό
| Είδος Κατασκευής |
Καθέκαστα |
| Υλικό Βάσης |
RT/duroid 6006 – Σύνθετο laminate κεραμικού-PTFE High-Dk βελτιστοποιημένο για κυκλώματα μικροκυμάτων |
| Καταμέτρηση επιπέδων |
2 στρώσεις – Άκαμπτη δομή PCB μικροκυμάτων προσαρμοσμένη για συμπαγή σχέδια κυκλωμάτων υψηλής συχνότητας |
| Διαστάσεις πίνακα |
134,8 χιλιοστά × 78,65 χιλιοστά (2 Τύποι, 2 ΤΕΜ), με αυστηρή ανοχή +/- 0,15 χιλιοστά για σταθερή ακρίβεια συναρμολόγησης |
| Trace & Space |
Ελάχιστο 5/6 mils, επιτρέποντας τη δρομολόγηση συμπαγούς κυκλώματος διατηρώντας παράλληλα ανώτερη ακεραιότητα σήματος |
| Ελάχιστο μέγεθος τρύπας |
0,3 mm, σχεδιασμένο για τοποθέτηση εξαρτημάτων διαμέσου οπής υψηλής ακρίβειας σε εφαρμογές μικροκυμάτων |
| Vias |
Χωρίς τυφλές διόδους, απλοποιώντας την κατασκευή και διασφαλίζοντας αξιόπιστη ηλεκτρική συνδεσιμότητα μεταξύ των στρωμάτων |
| Τελειωμένο πάχος σανίδας |
0,4 mm, εξαιρετικά λεπτό προφίλ κατάλληλο για εξοπλισμό μικροκυμάτων και αεροδιαστημικό εξοπλισμό περιορισμένου χώρου |
| Βάρος χαλκού |
1 oz (1,4 mils) εξωτερικά στρώματα χαλκού, παρέχοντας σταθερή αγωγιμότητα για μετάδοση σήματος μικροκυμάτων |
| Μέσω πάχους επιμετάλλωσης |
20μm, συμβατό με τα πρότυπα IPC-Class-2 για εγγύηση ανθεκτικότητας μέσω αγωγιμότητας |
| Φινίρισμα επιφάνειας |
Immersion Silver, με υψηλή αγωγιμότητα, χαμηλή απώλεια υψηλής συχνότητας και εξαιρετική ικανότητα συγκόλλησης |
| Silkscreen & Solder Mask |
Κορυφαία Μεταξοτυπία: Καμία. Κάτω Μεταξοτυπία: Καμία. Top Solder Mask: Καμία. Κάτω μάσκα συγκόλλησης: Καμία — Ο πλήρως εκτεθειμένος χαλκός ελαχιστοποιεί την απώλεια σήματος υψηλής συχνότητας |
| Δοκιμή Ποιότητας |
Εκτελείται 100% ηλεκτρική δοκιμή πριν από την αποστολή για να διασφαλιστεί η άψογη απόδοση του κυκλώματος |
Στοίβα PCB-επάνω Διαμόρφωση
| Στοιχείο στοίβαξης |
Προδιαγραφές & Περιγραφή |
| Χάλκινο στρώμα 1 |
35μm – Στρώμα χαλκού υψηλής καθαρότητας για μεταφορά σήματος μικροκυμάτων χαμηλής αντίστασης |
| RT/duroid 6006 Core |
0,254 mm (10 mil) – Υπόστρωμα κεραμικού-PTFE High-Dk που επιτρέπει τη συμπαγή διάταξη κυκλωμάτων μικροκυμάτων |
| Χάλκινο στρώμα 2 |
35μm – Συμμετρική δομή χαλκού για διατήρηση σταθερής ηλεκτρικής απόδοσης υψηλής συχνότητας |
Πρότυπο Μορφής Έργου & Συμμόρφωσης
Μορφή έργων τέχνης: Παρέχεται σε Gerber RS-274-X, την καθολική βιομηχανική μορφή για ακριβή κατασκευή PCB και συμβατότητα δεδομένων.
Αποδεκτό πρότυπο: IPC-Class-2, που εγγυάται αξιόπιστη απόδοση για εμπορικά και βιομηχανικά ηλεκτρονικά προϊόντα υψηλής συχνότητας.
Διαθεσιμότητα: Παγκόσμια αποστολή διαθέσιμη για την υποστήριξη παγκόσμιων προμηθειών μηχανικής και έργων.
Εισαγωγή υποστρώματος RT/duroid 6006
Το Rogers RT/duroid 6006 είναι ένα προηγμένο σύνθετο υλικό κεραμικού-PTFE σχεδιασμένο ρητά για κυκλώματα υψηλής συχνότητας και μικροκυμάτων. Η υψηλή διηλεκτρική σταθερά του επιτρέπει τη σημαντική σμίκρυνση του κυκλώματος, καθιστώντας το ιδανικό για συμπαγή σχέδια κεραιών και συστήματα μικροκυμάτων. Διαθέτοντας εφαπτομενική χαμηλή απώλεια και αυστηρό έλεγχο ανοχής διηλεκτρικού, αυτό το υπόστρωμα προσφέρει σταθερή και επαναλαμβανόμενη ηλεκτρική απόδοση, ιδιαίτερα για εφαρμογές ζώνης X και χαμηλότερης συχνότητας. Η χημικά σταθερή σύνθεσή του εξασφαλίζει αξιόπιστη λειτουργία σε συστήματα αεροδιαστημικής, δορυφόρου και ραντάρ.
Βασικά Χαρακτηριστικά
Το RT/duroid 6006 ενσωματώνει εξαιρετικές ηλεκτρικές, θερμικές και μηχανικές ιδιότητες για εφαρμογές μικροκυμάτων υψηλής συχνότητας:
| Παράμετρος |
Προδιαγραφές & Παρατηρήσεις |
| Τύπος υλικού |
Premium σύνθετο laminate κεραμικό-PTFE |
| Διηλεκτρική σταθερά |
6,15 +/- 0,15 στα 10 GHz/23°C, υποστήριξη σμίκρυνσης κυκλώματος |
| Συντελεστής διάχυσης |
0,0027 στα 10 GHz/23°C, επιτυγχάνοντας εξασθένηση σήματος εξαιρετικά χαμηλής υψηλής συχνότητας |
| Θερμοκρασία θερμικής αποσύνθεσης (Td) |
> 500 °C (TGA) για ανώτερη θερμική σταθερότητα |
| Απορρόφηση υγρασίας |
0,05%, ελαχιστοποιώντας τις διακυμάνσεις απόδοσης σε υγρά περιβάλλοντα |
| Συντελεστής Θερμικής Διαστολής |
Άξονας Χ 47 ppm/°C, άξονας Υ 34 ppm/°C, άξονας Z 117 ppm/°C |
| Επένδυση από χαλκό |
Ελασματοποιημένο με στάνταρ και αντίστροφα επεξεργασμένο φύλλο χαλκού ηλεκτροεναπόθεσης για ενισχυμένη αντοχή πρόσφυσης |
Βασικά Οφέλη
Το RT/duroid 6006 φέρνει σημαντικά τεχνικά και κατασκευαστικά πλεονεκτήματα στους σχεδιαστές κυκλωμάτων μικροκυμάτων:
Η υψηλή διηλεκτρική σταθερά συρρικνώνει αποτελεσματικά το μέγεθος του κυκλώματος για την ανάπτυξη μικροσκοπικής κεραίας
Τα χαρακτηριστικά χαμηλών απωλειών ταιριάζουν απόλυτα σε εφαρμογές μικροκυμάτων με ζώνη Χ και υποζώνη Χ
Οι ακριβείς ανοχές Dk και πάχους εξασφαλίζουν σταθερή απόδοση σε όλες τις παρτίδες παραγωγής
Η εξαιρετικά χαμηλή απορρόφηση υγρασίας διατηρεί την ηλεκτρική σταθερότητα κάτω από δύσκολες ατμοσφαιρικές συνθήκες
Η ανώτερη αξιοπιστία διαμπερούς οπής προσαρμόζεται σε σενάρια κατασκευής πολλαπλών στρώσεων και μακροπρόθεσμων σέρβις
Τυπικές Εφαρμογές
Αυτό το PCB RF 2 επιπέδων RT/duroid 6006 χρησιμοποιείται ευρέως σε συσκευές μικροκυμάτων και αεροδιαστημικής τεχνολογίας υψηλής τεχνολογίας:
-Patch Κεραίες
-Συστήματα Δορυφορικής Επικοινωνίας
- Ενισχυτές ισχύος RF
-Συστήματα Αποφυγής Σύγκρουσης Αεροσκαφών
-Συστήματα προειδοποίησης ραντάρ εδάφους
