3mm υβριδικό PCB για Rogers RO3210 και RO3003 υλικά 3-στρώμα κύκλωμα

Kevin, Λαμβανόμενος και δοκιμασμένος τους πίνακες - ευχαριστώ πολύ. Αυτοί είναι τέλειοι, ακριβώς τι χρειαστήκαμε. rgds Πλούσιος

—— Πλούσιο Rickett

Ruth, Πήρα το PCB σήμερα, και είναι ακριβώς τέλειοι. Παρακαλώ μείνετε λίγη υπομονή, η επόμενη διαταγή μου έρχεται σύντομα. Καλοί σεβασμοί από το Αμβούργο Olaf

—— Olaf Kühnhold

Γεια Natalie. Ήταν τέλειο, συνδέω μερικές εικόνες για την αναφορά σας. Και σας στέλνω έπειτα 2 προγράμματα στον προϋπολογισμό. Ευχαριστώ πολύ πάλι

—— Sebastian Toplisek

Kevin, Ευχαριστίες, έγιναν τέλεια, και εργασία καλά. Όπως υπόσχεται, είναι εδώ οι συνδέσεις για το πιό πρόσφατο πρόγραμμά μου, που χρησιμοποιεί το PCBs που κατασκευάσατε για με: Με τους καλύτερους χαιρετισμούς Ντάνιελ

—— Ντάνιελ Ford

Είμαι Online Chat Now

3mm υβριδικό PCB για Rogers RO3210 και RO3003 υλικά 3-στρώμα κύκλωμα

3mm Hybrid PCB on Rogers RO3210 and RO3003 Materials 3-layer Circuit
3mm Hybrid PCB on Rogers RO3210 and RO3003 Materials 3-layer Circuit

Μεγάλες Εικόνας :  3mm υβριδικό PCB για Rogers RO3210 και RO3003 υλικά 3-στρώμα κύκλωμα

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1PCS
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: RO3210 και RO3003 Αριθμός στρωμάτων: 3-layer
Μέγεθος PCB: 620,8 mm x 62,8 mm = 1PCS, +/- 0,15 mm Μοντέλο: 3 χιλιοστά
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Κασσίτερος βύθισης
Επισημαίνω:

RO3210 Υβριδικά PCB

,

Υβριδικά PCB 3 mm

,

RO3003 Υβριδικά PCB

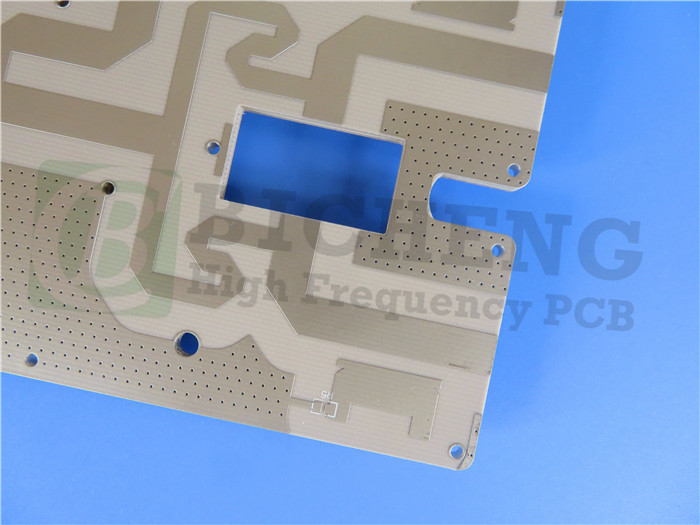

Παρουσιάζουμε την πρόσφατα προμηθευμένη υβριδική πλακέτα εκτυπωμένων κυκλωμάτων (PCB), σχεδιασμένη για εφαρμογές υψηλής συχνότητας με απαράμιλλη απόδοση και αξιοπιστία.Αυτό το προηγμένο PCB συνδυάζει τα υλικά RO3210 και RO3003Το υλικό αυτό παρέχει ένα μοναδικό συνδυασμό μηχανικής σταθερότητας και εξαιρετικών ηλεκτρικών χαρακτηριστικών, καθιστώντας το ιδανικό για ένα ευρύ φάσμα απαιτητικών εφαρμογών.



Βασικά χαρακτηριστικά



RO3210 Υλικό
- Δηλεκτρική σταθερά (Dk): 10,2 ± 0.5
- Συντελεστής διάσπασης: 0,0027 στα 10 GHz
- Θερμική σταθερότητα:
- Συντελεστής θερμικής διαστολής (CTE):
- Άξονες X και Y: 13 ppm/°C
- Άξονας Z: 34 ppm/°C
- Θερμοκρασία αποσύνθεσης (Td): 500 °C
- Θερμική αγωγιμότητα: 0,81 W/mK
- Δείκτης εύφλεκτης ικανότητας: V0 (πρότυπο UL 94)



RO3210 Τυπική αξία
Ιδιοκτησία RO3210 Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 10.2±0.5 Z   10 GHz 23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 10.8 Z   8GHz έως 40GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης,tanδ 0.0027 Z   10 GHz 23°C IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε -459 Z ppm/°C 10 GHz 0°C έως 100°C IPC-TM-650 2.5.5.5
Διαμετρική σταθερότητα 0.8 Χ, Υ χιλιοστά ΚΟΝΤ Α ΑΣTM D257
Αντίσταση όγκου 103   MΩ.cm ΚΟΝΤ Α IPC 2.5.17.1
Αντίσταση επιφάνειας 103   ΚΟΝΤ Α IPC 2.5.17.1
Μοντέλο τράβηξης 579
517
MD
CMD
kpsi 23°C ΑΣTM D 638
Απορρόφηση νερού < 0.1 - % D24/23 IPC-TM-650 2.6.2.1
Ειδική θερμότητα 0.79   j/g/k   Υπολογισμός
Θερμική αγωγιμότητα 0.81   W/M/K 80°C ΑΣTM C518
Συντελεστής θερμικής διαστολής
(-55 έως 288°C)
13
34


X,Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °C TGA ΑΣTM D3850
Σφιχτότητα 3   gm/cm3
Δυνατότητα της φλούδας χαλκού 11   pi 1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης IPC-TM 2.4.8
Πυροδοσία V-0       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



RO3003 Υλικό
- Δηλεκτρική σταθερά (Dk): 3 ± 0,04 σε 10 GHz/23°C
- Συντελεστής διάσπασης: 0,001 στα 10 GHz/23°C
- Θερμική σταθερότητα:
- Td: > 500 °C
- Συντελεστής θερμικής διαστολής:
- Άξονας Χ: 17 ppm/°C
- Άξονας Y: 16 ppm/°C
- Άξονας Z: 25 ppm/°C
- Απορρόφηση υγρασίας: 0,04%
- Θερμική αγωγιμότητα: 0,5 W/mK



RO3003 Τυπική αξία
Ιδιοκτησία RO3003 Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 3.0±0.04 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 3 Z   8GHz έως 40GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης,tanδ 0.001 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε -3 Z ppm/°C 10 GHz -50°Cέως 150°C IPC-TM-650 2.5.5.5
Διαμετρική σταθερότητα 0.06
0.07
X
Y
χιλιοστά ΚΟΝΤ Α IPC-TM-650 2.2.4
Αντίσταση όγκου 107   MΩ.cm ΚΟΝΤ Α IPC 2.5.17.1
Αντίσταση επιφάνειας 107   ΚΟΝΤ Α IPC 2.5.17.1
Μοντέλο τράβηξης 930
823
X
Y
MPa 23°C ΑΣTM D 638
Απορρόφηση υγρασίας 0.04   % D48/50 IPC-TM-650 2.6.2.1
Ειδική θερμότητα 0.9   j/g/k   Υπολογισμός
Θερμική αγωγιμότητα 0.5   W/M/K 50°C ΑΣTM D 5470
Συντελεστής θερμικής διαστολής
(-55 έως 288
°C)
17
16
25
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °CTGA   ΑΣTM D 3850
Σφιχτότητα 2.1   gm/cm3 23°C ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού 12.7   Επικεφαλής. 1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης IPC-TM 2.4.8
Πυροδοσία V-0       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



Προδιαγραφές PCB

- Στάκεπ: 3 στρώσεις άκαμπτο PCB


- Τάξη χαλκού 1: 35 μm
- Ρότζερς RO3003 Κέντρο: 1.524 mm (60 mil)
- RO4450F Bondply: 0,101 mm (4 mil)
- Ρότζερς RO3210 Κέντρο: 1.27 mm (50 mil)
- Τάξη χαλκού 1: 35 μm



- Διαστάσεις: 62,8 mm x 62,8 mm ± 0,15 mm
- Τελειωμένο πάχος πλάκας: 3.0 mm
- Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) στα εξωτερικά στρώματα
- Ελάχιστο ίχνος / χώρος: 7/9 mils
- Ελάχιστο μέγεθος τρύπας: 0,4 mm
- Δυνατότητα επένδυσης: 20 μm
- Επιφανειακό φινίρισμα: κασσίτερο βύθισης
- Ηλεκτρική δοκιμή: 100% ηλεκτρική δοκιμή πριν από την αποστολή



3mm υβριδικό PCB για Rogers RO3210 και RO3003 υλικά 3-στρώμα κύκλωμα 0



Περιοχές εφαρμογής

Αυτό το υβριδικό PCB είναι προσαρμοσμένο για διάφορες εφαρμογές υψηλών επιδόσεων, συμπεριλαμβανομένων:



- Τεχνολογίες αυτοκινήτων: Συστήματα αποφυγής συγκρούσεων και δορυφορικές κεραίες παγκόσμιας τοποθέτησης
- Τηλεπικοινωνίες: Ασύρματα συστήματα, κεραίες μικρο-στριπτικής σύνδεσης και δορυφόροι άμεσης μετάδοσης
- Απομακρυσμένη παρακολούθηση: Datalink σε συστήματα καλωδίων και απομακρυσμένους μετρητές
- Λύσεις υποδομών: Υποδομές ηλεκτρικής ενέργειας, LMDS, ασύρματη ευρυζωνική σύνδεση και υποδομές σταθμών βάσης



Διασφάλιση ποιότητας

Το έργο τέχνης παρέχεται σε μορφή Gerber RS-274-X, καθιστώντας το συμβατό με τα τυποποιημένα εργαλεία σχεδιασμού PCB.
